Publicerat: 2018-12-06

Vad vinner man på att använda ventilterminaler?

Med ventilterminaler från ASCO erbjuder vi en innovativ lösning för både direktstyrning och pilotstyrning av industriella applikationer.

Den stora fördelen med att använda en ventilterminal är att du samlar alla luftventiler i processen på en plats som sedan styrs med en kommunikation och en lufttillförsel. Andra fördelar är bland annat:

Minskad kostnad för service och underhåll
Lägre ström- och luftförbrukning
Minskar antalet anslutningsplatser för spänning, signal och luft i hela processen

En komplett enhet

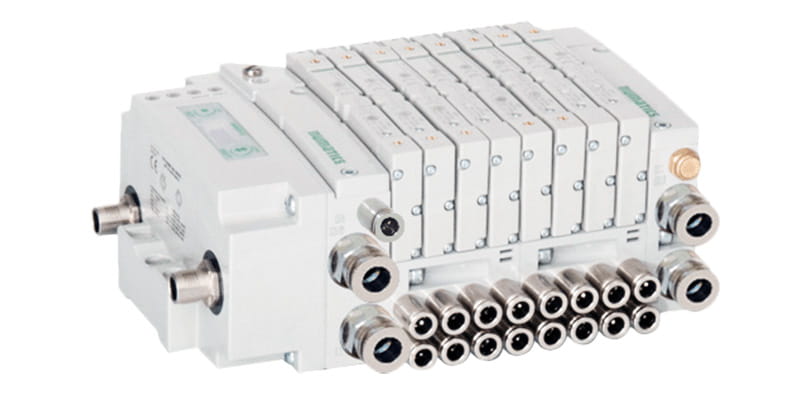

En ventilterminal är en komplett enhet bestående av en ventilmodul och en styrelektronik. Ventilmodulen är uppbyggd av ventiler, basplattor med luftanslutningar samt två ändplattor för att hålla ihop hela modulenheten och tillföra luft. Styrelektroniken används för att hantera signalen in till ventilmodulen, hantera externa in- och utsignaler från exempelvis tryckgivare via I/O-moduler samt vidarekommunikation till andra ventilterminaler i ett nätverk.

Ventilterminalens användningsområden

Ventilterminaler används i diverse industriella applikationer såsom:

Automatiserade packmaskiner
Robotapplikationer, exempelvis pick-and-place med vakuumdon
Påfyllningsstationer för dryck och livsmedel
Processhantering av olja och gas i ATEX-zoner
Pilotstyrda processventiler för vatten
Pappersbruk och timmerhantering

Produktnytt

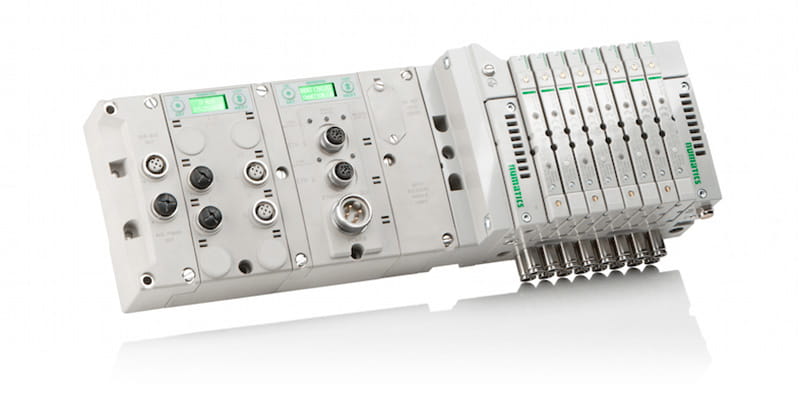

produktlösning med ventilmoduler i aluminium

ASCO tillverkar ventilmodulerna i aluminium istället för att använda sig av en enklare konstruktion i plast. Detta för att kunna placera produkten närmare applikationen där miljön kan vara högt påfrestande. Den inre konstruktionen i ventilen är uppbyggd med antingen en kolv och packningar, eller Spool & Sleeve.

Ventilmodulen väljs först för att bygga din grund. I utbudet av ventilmoduler har vi tre olika ventilserier i tre olika storlekar. Serie 501, 502 och 503.

SERIE 501

Ventilstorlek 11 mm
Flödeskapacitet upp till 400 l/min
Kolv med packningar i viton

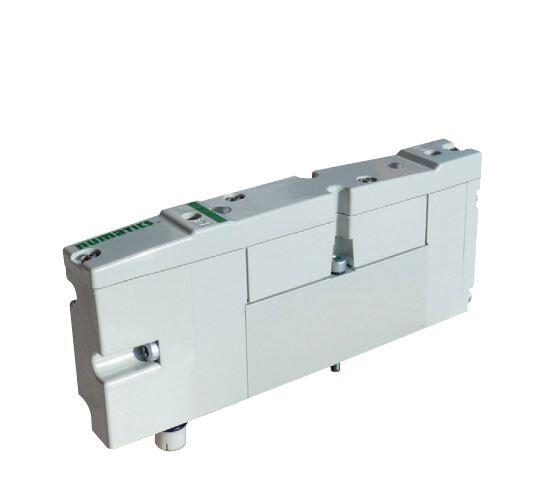

SERIE 502

Ventilstorlek 18 mm
Flödeskapacitet upp till 650 l/min
Kolv med packningar i nitril eller Spool & Sleeve

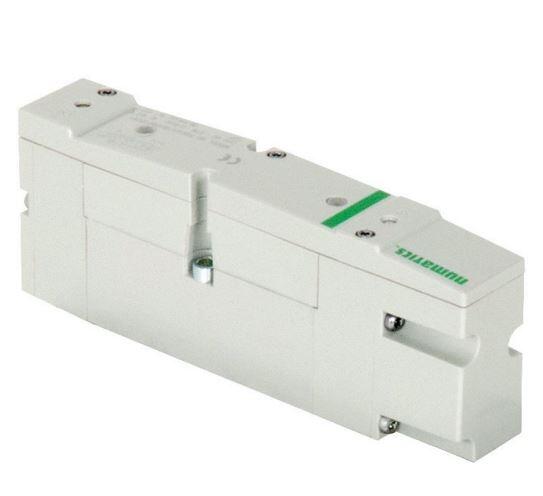

SERIE 503

Ventilstorlek 26 mm
Flödeskapacitet upp till 1 400 l/min
Kolv med packningar i nitril eller Spool & Sleeve

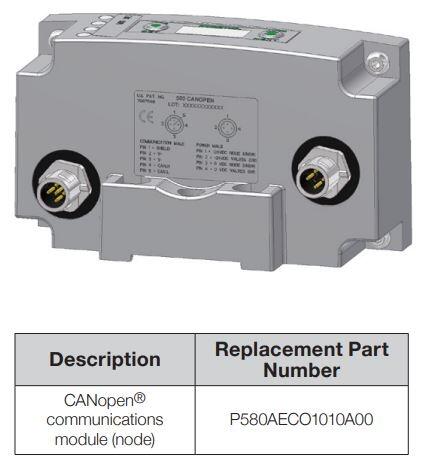

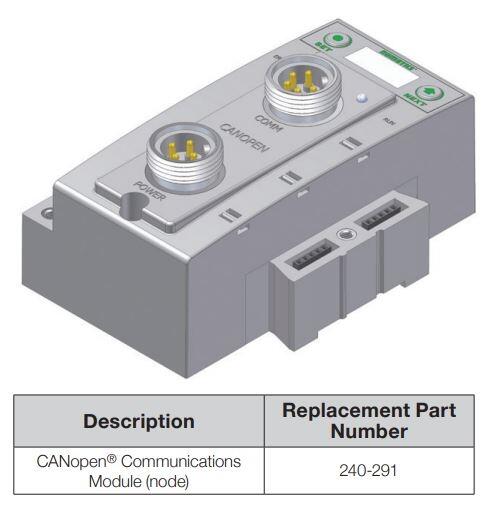

Styrelektronik med tillgång till Fieldbus-kommunikation

ASCO tagit fram två olika styrelektroniker, serie G3 och 580. Med tillgång till Fieldbus-kommunikation och ett brett spann av olika industriella protokoll kan du kommunicera med diverse styrenheter på marknaden i form av PLC och industriella datorer.
