Kabelkedjor för industriella rörliga applikationer
Vårt utbud inom Kabelkedjor igus

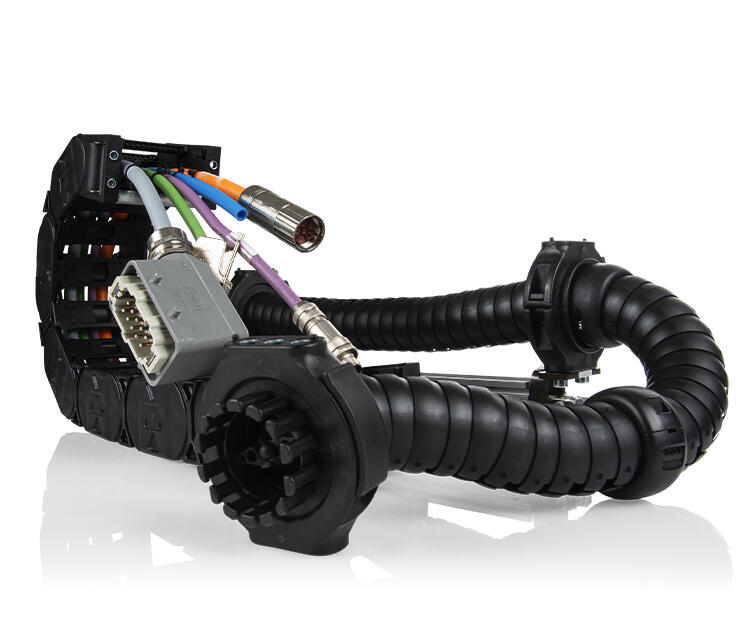

Kabelkedjor

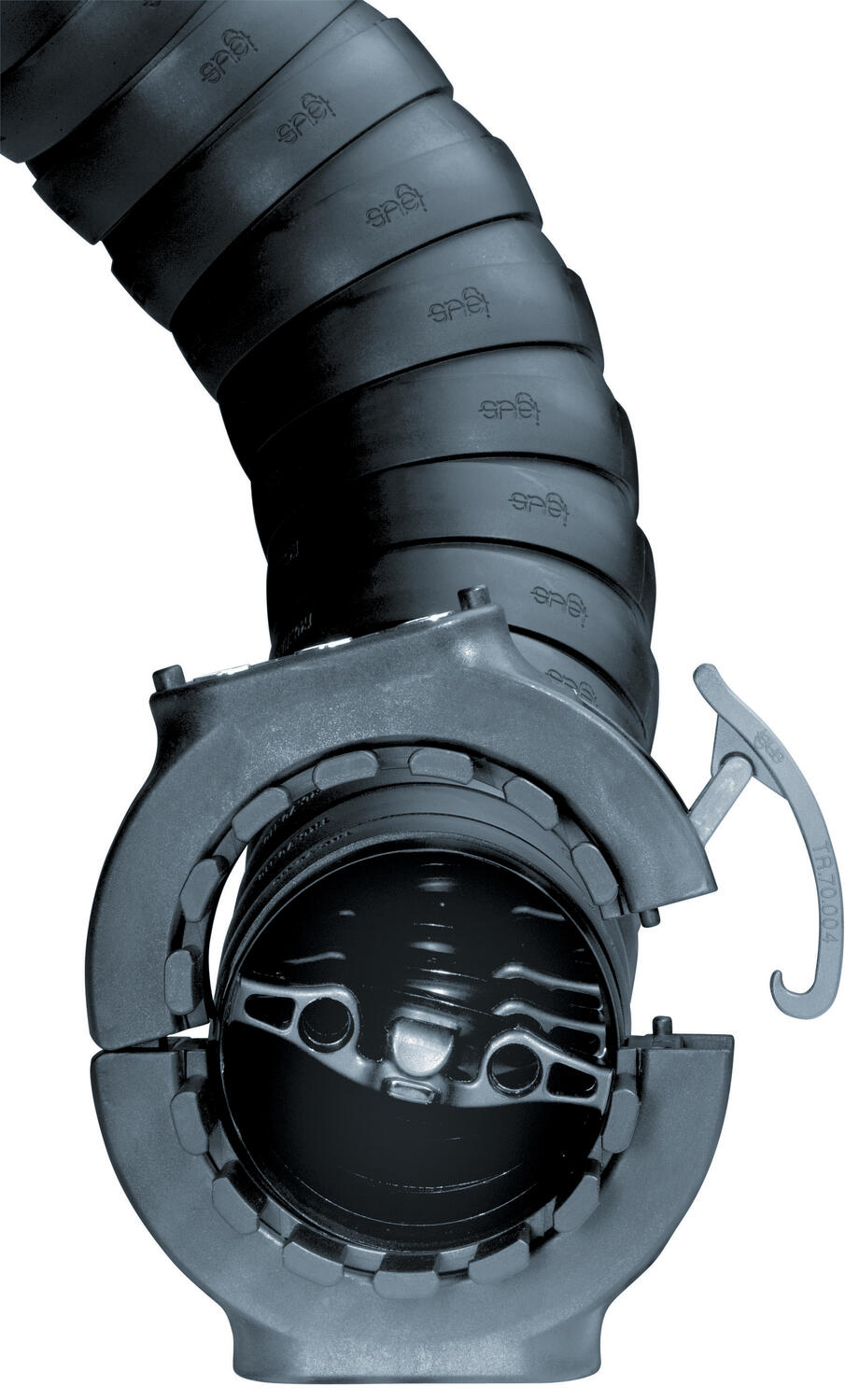

Robotslang triflex - Kabelkedjor för robotapplikationer
Tillbehör till kabelkedjor
e-spool
Smart Plastics
Readychain®

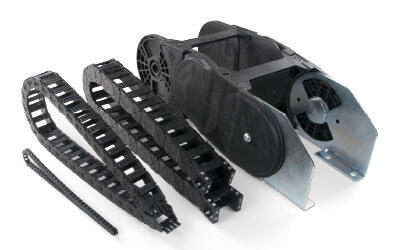

Vad är Kabelkedjor igus?
En kabelkedja är ett mekaniskt system som används för att skydda och styra kablar, slangar och andra medier i rörelse. Konstruktionen består av sammankopplade länkar som tillsammans skapar en kontrollerad rörelse med definierad böjningsradie. Detta säkerställer att kablarna inte utsätts för skadlig belastning under drift.
Begreppet används parallellt med energikedjor och kabelsläpkedjor i branschen. Oavsett benämning handlar det om samma funktion – att möjliggöra säker och kontrollerad energiföring i dynamiska applikationer.
När används kabelkedjor?
Kabelkedjor används i alla typer av rörliga applikationer där kablar och slangar behöver skyddas och styras. Rörelserna kan vara horisontella, vertikala, roterande eller tredimensionella beroende på applikationens komplexitet.
De förekommer i allt från enklare lösningar som höj- och sänkbara bord till avancerade industriella system som fleraxliga robotar, exempelvis inom fordonsindustrin. I dessa miljöer är kabelkedjan en avgörande komponent för att säkerställa driftsäkerhet och undvika oplanerade stopp i produktionen.
Viktiga saker att tänka på vid val av kabelkedjor
Att välja rätt kabelkedja kräver att man ser till hela systemet, inte bara själva kedjan. För en mer detaljerad genomgång kan du läsa vår guide om att välja rätt kabelkedja. En avgörande faktor är rörelsens längd, eller slaglängden, eftersom den påverkar både val av kedjetyp och hur installationen ska utföras. Vid kortare slaglängder används ofta fribärande kabelkedjor där den övre delen av kedjan inte ligger an mot den undre. Detta är den vanligaste lösningen, men förutsätter att vikt och längd ligger inom kedjans kapacitet.

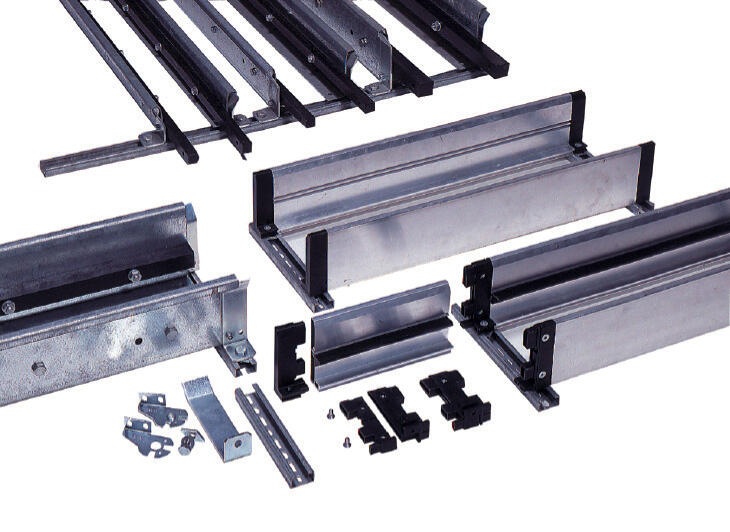

Vid längre slaglängder, vanligtvis över tio meter, används istället glidande kabelkedjor där kedjan rör sig ovanpå sig själv. I dessa applikationer krävs ofta kompletterande styrning, exempelvis styrrännor, för att säkerställa stabil drift över tid.
Miljön där kabelkedjan ska användas är också avgörande. I utsatta miljöer med exempelvis spån eller smuts kan en täckt konstruktion vara nödvändig för att skydda innehållet. Samtidigt spelar valet av kablar en central roll. För att uppnå lång livslängd behöver kablarna vara konstruerade för kontinuerlig rörelse, där ledarna är uppbyggda för att fördela belastningen jämnt.
Böjningsradien är en av de viktigaste parametrarna i hela systemet. Varje kabelkedja har en fast radie, och dimensioneringen ska alltid utgå från den kabel som har störst böjningsradie, det vill säga den som är minst flexibel. Även antal kablar påverkar dimensioneringen, eftersom det styr kedjans bredd och behovet av invändig separation.
Skillnader mellan olika typer av kabelkedjor
Det finns ett brett utbud av kabelkedjor som är anpassade för olika typer av rörelser och belastningar. Vissa är optimerade för linjära rörelser medan andra är framtagna för komplexa tredimensionella rörelser, exempelvis i robotapplikationer där flexibilitet i flera riktningar krävs.

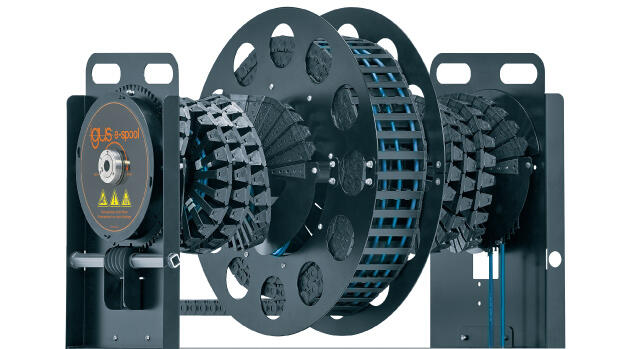

För applikationer med långa förflyttningar finns lösningar som är specifikt utvecklade för så kallade long travel-applikationer. Det finns även mer kompakta system, som e-spool, där kabelkedjan är integrerad i en trumma för att spara plats. Utöver själva kedjan finns även tillbehör som avdelare, fästen och styrrännor som möjliggör en komplett och optimerad installation.
Vanliga frågor om Kabelkedjor igus
När behövs en kabelkedja?
En kabelkedja används i rörliga applikationer där kablar eller slangar riskerar att slitas, trassla eller skadas. Den säkerställer en kontrollerad rörelse och minskar risken för driftstopp i både enkla och avancerade system.
Kan man använda vilka kablar som helst i en kabelkedja?
Nej, för att uppnå lång livslängd krävs kablar som är anpassade för kontinuerlig rörelse. Dessa kablar är konstruerade för att tåla upprepad böjning och fördela belastningen jämnt över hela kabeln.
Hur väljer jag rätt kabelkedja för min applikation?
Valet baseras på flera faktorer som slaglängd, rörelsetyp, belastning, miljö och vilka kablar som ska användas. Det är viktigt att utgå från kabelns böjningsradie och dimensionera kedjan därefter för att säkerställa driftsäkerhet över tid.
Hur lång livslängd har en kabelkedja?
Livslängden beror på applikationens förutsättningar, såsom rörelsemönster, belastning och installation. Med rätt dimensionering och rätt kombination av kabelkedja och kablar kan systemet fungera tillförlitligt under lång tid.

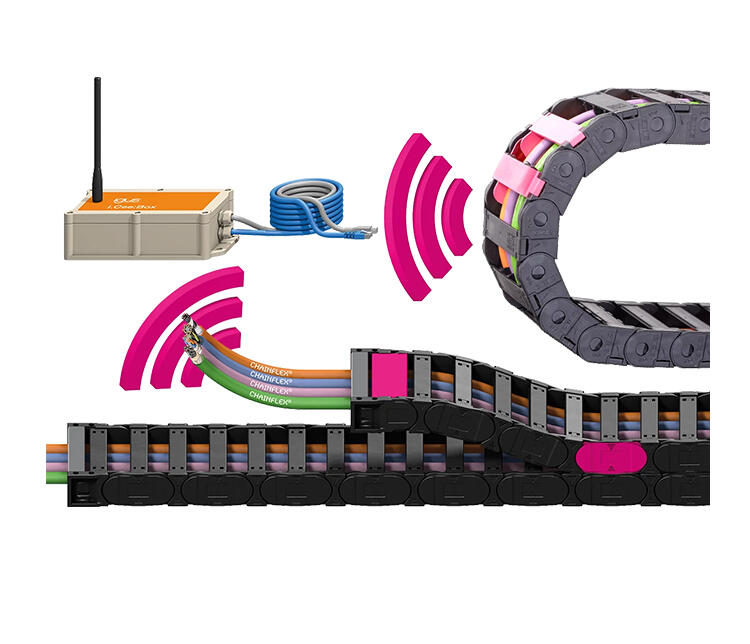

Finns det lösningar för övervakning av kabelkedjor?
Ja, med igus Smart Plastics, inklusive i.Cee och i.Sense, kan du övervaka systemet i realtid och förebygga driftstopp genom att identifiera slitage och avvikelser i tid.

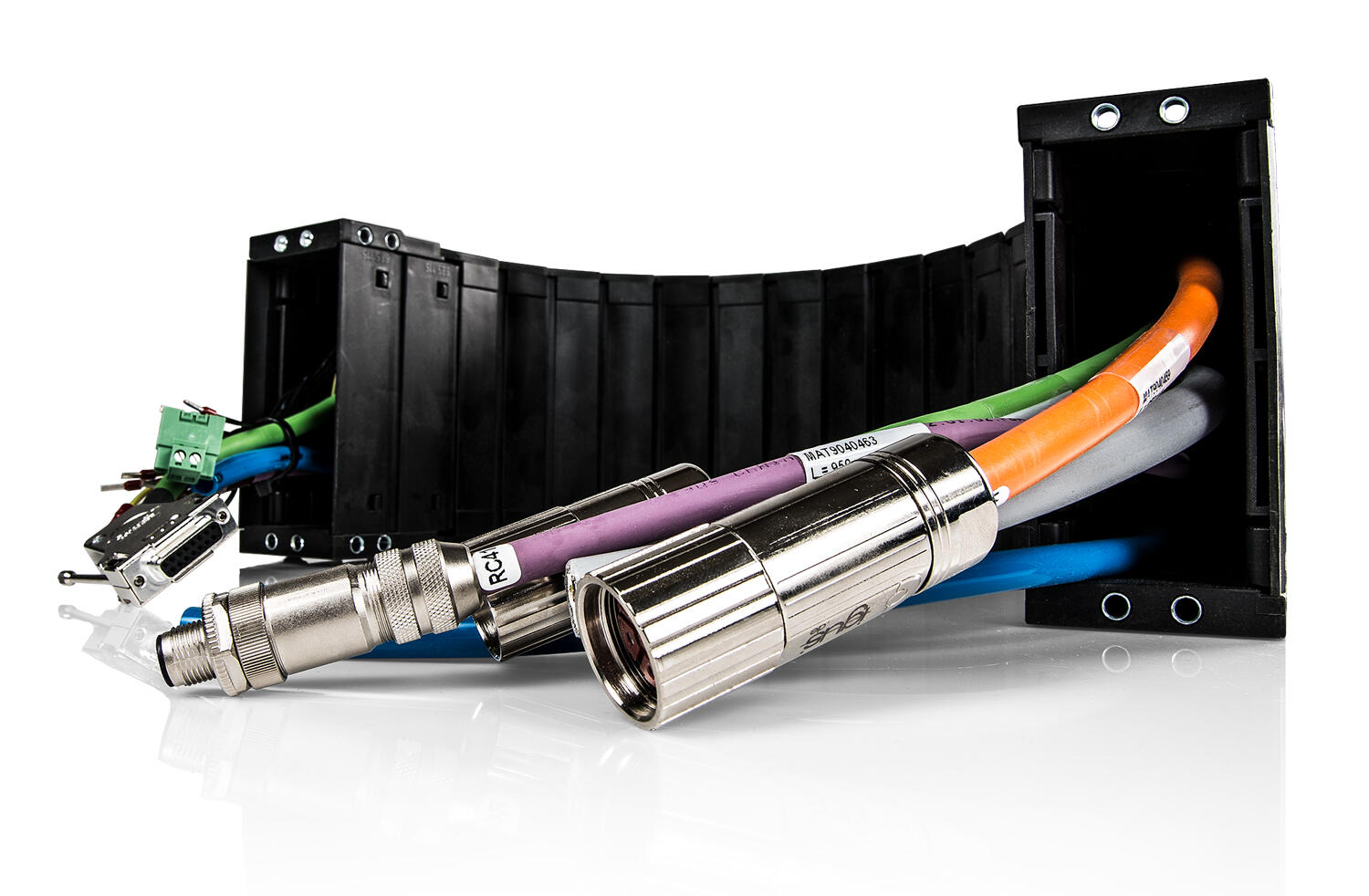

Kan man få färdigmonterade kabelkedjor?
Ja, kabelkedjor kan levereras som kompletta system, exempelvis readychain, där kedjan levereras färdigmonterad med kablar, slangar och kontakter enligt din specifikation, vilket förenklar installationen och minskar monteringstiden.
