Kabelgenomföring för skåp, kapslingar och installation
Vårt utbud inom Kabelgenomföring
Modulär kabelgenomföring för kablar med kontaktdon

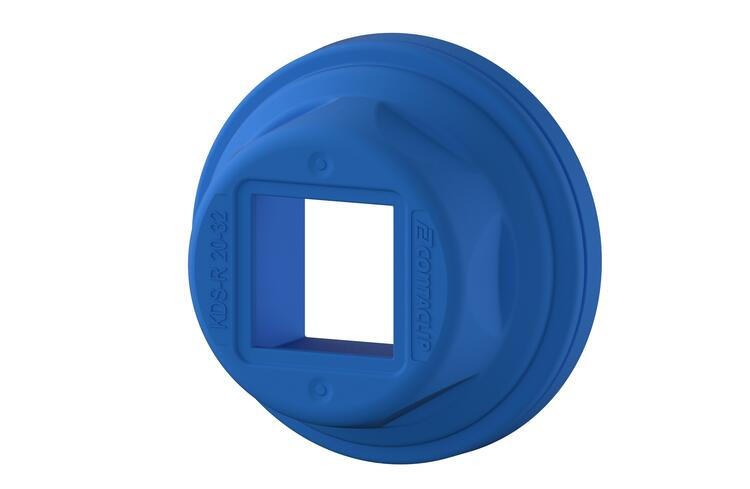

Rund modulär kabelgenomföring för kablar med kontaktdon
Kabelgenomföringar för kablar utan kontakdon
Modulär kabelgenomföring för flatkabel
Modulär flänsplatta
Kabelgenomföring med borsttätning
Hygienisk kabelgenomföring FDA
Insatser och tillbehör
Skärmklämmor
Vad är Kabelgenomföring?
Kabelgenomföring är en lösning för att mata in kablar, rör och slangar i skåp och kapslingar på ett strukturerat, kompakt och skyddat sätt. I branschen används termen både för klassiska kabelgenomföringar och för modulära kabelgenomföringssystem som gör det möjligt att hantera flera kablar i samma öppning. Vanliga benämningar i sammanhanget är kabelgenomföring, kabelgenomföringssystem och modulär kabelgenomföring. I praktiken används dessa lösningar när du behöver spara plats, förenkla montering eller föra in kablar utan att ta bort kontaktdon. Conta-Clips KDS-serie använder vanliga delade insatser, vilket gör att runda eller platta kablar, rör och slangar kan matas in i ett skåp utan att kontakterna behöver demonteras. För kablar utan kontaktdon finns KES-serien, som gör det möjligt att mata in en stor mängd kablar i olika storlekar i en kompakt och lågprofilerad enhet i ett stycke.
Viktiga begrepp inom kabelgenomföring
För att välja rätt kabelgenomföring för skåp och kapslingar är det viktigt att förstå några centrala begrepp. Dessa beskriver hur olika kabelgenomföringssystem fungerar i praktiken och hjälper dig att välja en lösning som uppfyller krav på installation, utrymme och skyddsklass.

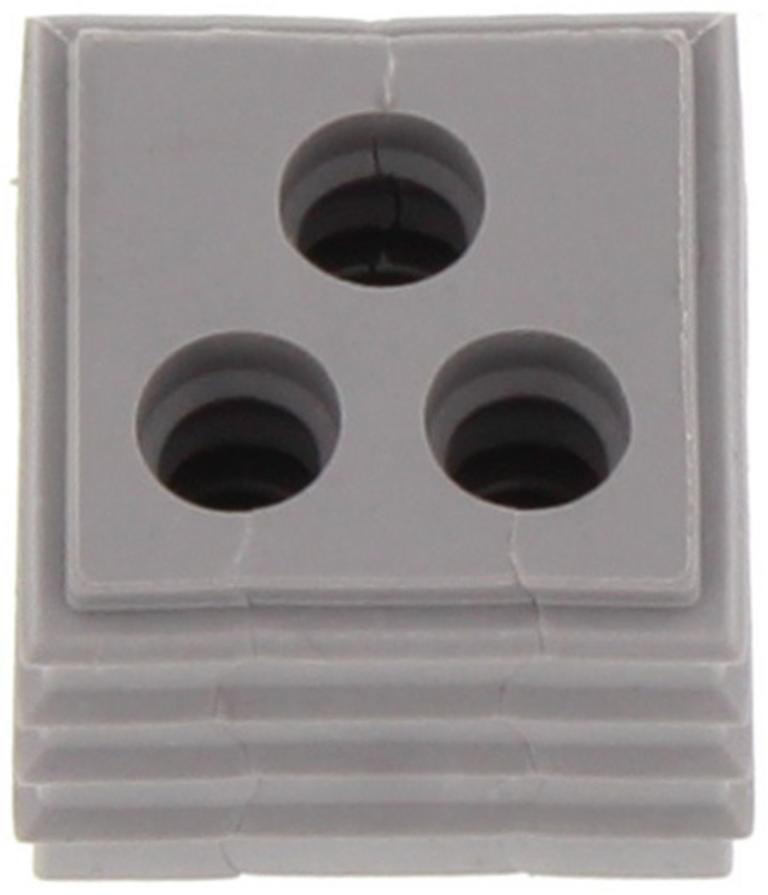

Delade insatser används i kabelgenomföringssystem där kablar med färdiga kontaktdon ska installeras. Genom att dela insatsen kan kabeln föras in utan att kontakten behöver demonteras, vilket sparar tid och minskar risken för installationsfel.
Modulära system syftar på kabelgenomföringar som kan byggas upp och anpassas efter behov. Dessa system gör det möjligt att kombinera olika insatser beroende på kabeldimension, antal kablar och applikationens krav, vilket ger hög flexibilitet både vid installation och framtida ändringar.
En lågprofilerad lösning innebär att kabelgenomföringen har en kompakt design som tar minimalt med plats i skåpet eller kapslingen. Detta är särskilt viktigt i installationer där utrymmet är begränsat eller där många komponenter ska rymmas på liten yta.
IP66 är en vanlig skyddsklass inom kabelgenomföring och innebär att lösningen är helt dammtät och tål kraftig spolning med vatten. Det gör den lämplig för användning i krävande industriella miljöer.
Begreppet Ecolab-godkänd används för produkter som är testade och godkända för användning i miljöer där rengöring med kemikalier och högtryckstvätt förekommer, exempelvis inom livsmedelsindustrin.
När används kabelgenomföring?
Kabelgenomföring används när du behöver skapa en säker och platsbesparande kabelinföring i skåp, kapslingar och andra installationer. Det är särskilt relevant i applikationer där många kablar ska föras in på liten yta eller där snabb montering är ett viktigt krav.
Typiska användningsområden är:
• elskåp och automationsskåp
• maskiner och utrustning med flera kabelinföringar
• installationer där kablar med kontaktdon ska föras in utan demontering
• applikationer där flera kablar av olika storlek ska samlas i en kompakt enhet
• tvättmiljöer där IP66-klassning och Ecolab-godkännande är viktiga krav
Vanliga problem som kabelgenomföring löser
I många installationer uppstår utmaningar kring kabelinföring i skåp och kapslingar, särskilt när utrymmet är begränsat eller kraven på flexibilitet och skydd är höga. Kabelgenomföring är utvecklad för att lösa dessa problem på ett effektivt och installationsvänligt sätt:
• Begränsat utrymme i skåp och kapslingar
• Tidskrävande installation av flera kablar
• Behov av att föra in kablar utan att ta bort kontaktdon
• Krav på flexibel anpassning efter olika kabeltyper och dimensioner
• Behov av lösningar som fungerar i tvättmiljöer
Viktiga saker att tänka på vid val av kabelgenomföring
När du väljer kabelgenomföring är det viktigt att utgå från applikationens tekniska krav och installationsförutsättningar.
• Typ av kabel eller media
Säkerställ om lösningen ska hantera runda eller platta kablar, rör eller slangar.
• Kablar med eller utan kontaktdon
För kablar med kontaktdon kan delade insatser vara avgörande. För kablar utan kontaktdon kan en enstyckslösning vara mer lämplig.
• Antal kablar och tillgänglig yta
Vid många kablar på liten yta är kompakta och lågprofilerade system en viktig fördel.
• Skyddsklass och miljökrav
I krävande miljöer behöver du ta hänsyn till skyddsklass, exempelvis IP66, samt om lösningen ska användas i tvättmiljöer.
• Montering och flexibilitet
Modulära system kan vara rätt val när installationen behöver anpassas efter varierande behov.
• Underhåll och framtida ändringar
En flexibel lösning kan underlätta vid kompletteringar och förändringar i installationen.
Skillnader mellan olika typer av kabelgenomföring
Det finns tydliga skillnader mellan olika typer av kabelgenomföring beroende på hur kablarna ska föras in och vilka krav applikationen ställer.

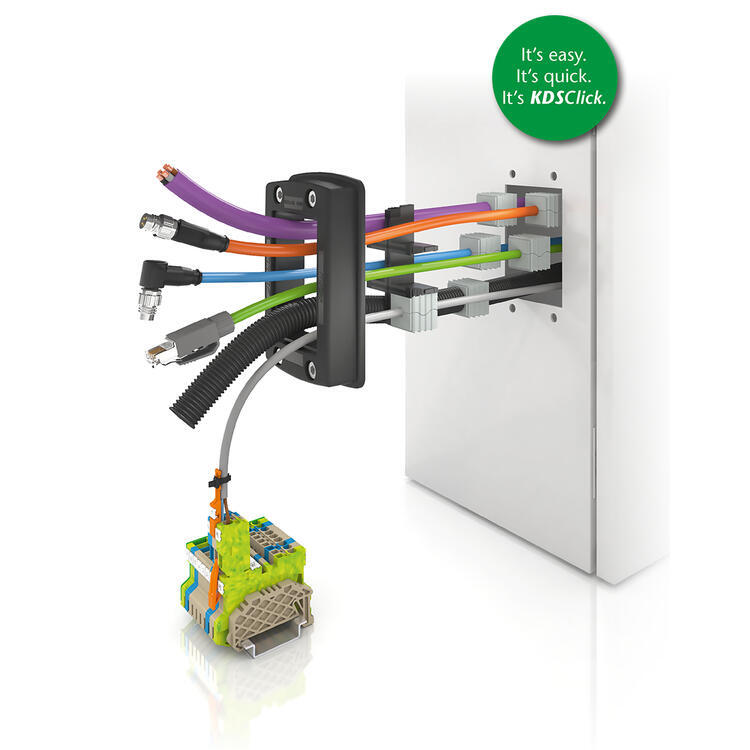

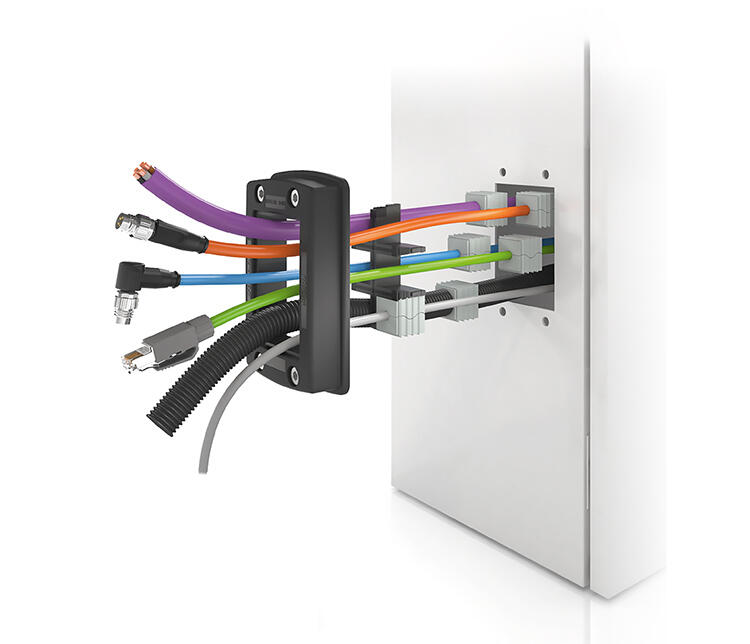

KDS-serien från Conta-Clip är anpassad för situationer där runda eller platta kablar, rör och slangar ska matas in utan att kontakterna behöver tas bort. Det gör den relevant när installationen innehåller färdigkontakterade kablar.
KES-serien från Conta-Clip är avsedd för kablar utan kontaktdon och gör det möjligt att föra in en stor mängd kablar av olika storlek i en kompakt, lågprofilerad enhet i ett stycke. Den typen av lösning tar mindre plats i skåpet än vanliga kabelgenomföringar.
Modulära kabelgenomföringssystem skiljer sig också från mer traditionella lösningar genom att de kan kombineras på många olika sätt utifrån behov. Conta-Clips modulära system består av endast tre delar, vilket ger snabb och enkel montering samt hög flexibilitet i konstruktionen.
Kabelgenomföring eller kabelförskruvning - vad är skillnaden?
Kabelgenomföring används när flera kablar ska hanteras på liten yta eller när flexibilitet krävs.
Kabelförskruvningar passar bättre när:
• enstaka kablar ska tätas
• hög dragavlastning krävs
• installationen är mer standardiserad
Skärmklämmor som komplement

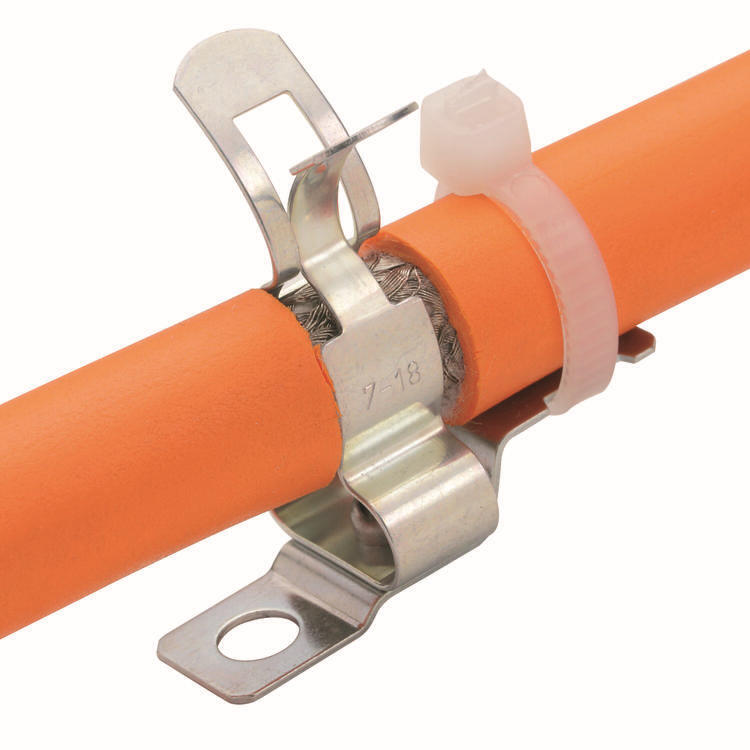

Skärmklämmor används som komplement när kabelskärmning och jordning är viktiga för bästa möjliga EMC-skydd. Anslutningspunkten mellan kabelskärmen och klämman är kritisk och behöver ha lågt ohm-motstånd samt minimalt induktivt motstånd.
Från Conta-Clip erbjuder vi ett omfattande sortiment av praktiska, enkla och snabbmonterade skärmklämmor i flera olika varianter och med olika monteringsalternativ.
Vanliga frågor om Kabelgenomföring
Vad är skillnaden mellan Conta-Clips KDS-serie och KES-serie?
Contaclips KDS-serie använder delade insatser och passar när runda eller platta kablar, rör och slangar ska matas in utan att kontakterna behöver tas bort. KES-serien är avsedd för kablar utan kontaktdon och samlar många kablar i en kompakt enhet i ett stycke.
När ska man välja modulär kabelgenomföring?
Du väljer modulär kabelgenomföring när du behöver en flexibel lösning som kan anpassas efter olika tekniska behov. Det är särskilt relevant när flera kablar ska hanteras på liten yta eller när installationen behöver kunna byggas upp på olika sätt.
Är kabelgenomföring lämplig för tvättmiljöer?
Ja, kabelgenomföring kan användas i tvättmiljöer om rätt skyddsklass och godkännanden uppfylls.
KDS- och KES-sortimentet är IP66-klassade som standard, vilket innebär att de är dammtäta och tål kraftig spolning med vatten. De är dessutom Ecolab-godkända, vilket gör dem lämpliga för miljöer där rengöring med kemikalier och högtryckstvätt förekommer, exempelvis inom livsmedelsindustrin.
Vilka typer av kablar, rör och slangar kan föras in med kabelgenomföring?
Lösningarna kan användas för att föra in både runda och platta kablar samt rör och slangar i skåp och kapslingar. Med delade insatser (KDS) kan även kablar med färdiga kontaktdon installeras utan demontering, medan KES-systemet är optimerat för många kablar utan kontaktdon i en kompakt enhet.
Hur hänger skärmklämmor ihop med kabelgenomföring och EMC-skydd?
Skärmklämmor används ofta i samma installation som kabelgenomföringar för att säkerställa korrekt kabelskärmning och jordning i skåp och kapslingar. Medan kabelgenomföringen hanterar införing och tätning av kablar, säkerställer skärmklämmor att EMC-krav uppfylls genom låg resistans och minimal induktans i jordningspunkten.
Hur kan OEM Automatic hjälpa dig att välja rätt kabelgenomföring?
Vi hjälper dig att välja rätt kabelgenomföring utifrån din applikations krav på kabeltyp, antal kablar, tillgängligt utrymme och miljöförhållanden. Med ett brett sortiment från Conta-Clip och Wiska kan vi erbjuda både modulära system och kompakta lösningar anpassade efter din installation. Du får teknisk rådgivning som säkerställer en funktionell, platsoptimerad och långsiktigt hållbar lösning.
