OUSTER

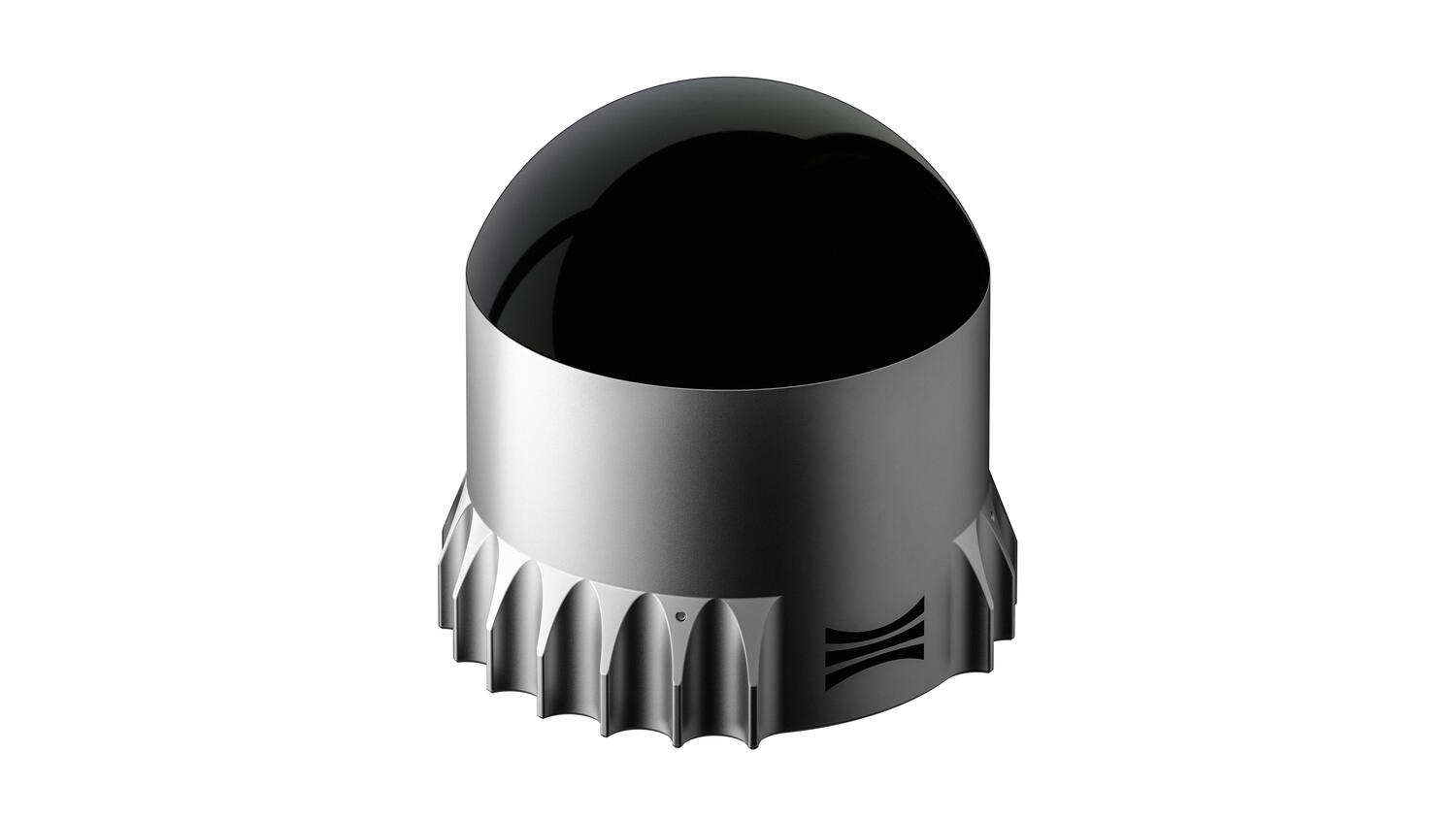

OSDome REV 7
OSDome REV 7-Serien
- Full 180°/360°‑täckning i ett kompakt huvud – golv‑till‑tak utan deadzones.
- Hög datatäthet (upp till 5,24 M pts/s) med dual returns för renare punktmoln.
- Snabb integration via GbE, IMU och gPTP/PTP + färdiga SDK/ROS‑drivrutiner.
- Byggd för tuff drift – IP68/IP69K, –40…+60 °C, MTTF ≥ 250 000 h.
- REV7/L3‑chip ger bättre räckvidd/precision än tidigare generationer.
Vald variant
Teknisk data
| Antal mätepunkter (BxH) | H×V: 512/1024/2048 × 32/64/128 (konfigurerbart) |
|---|---|
| Arbetstemperatur från | -40 °C |
| Arbetstemperatur till | 60 °C |
| Avståndsupplösning | 1 mm |
| Bildfrekvens | 20 fps |
| Bildfrekvens max | 20 fps |
| Data per punkt | Range, Signal, Reflectivity, NIR, Kanal, Azimutvinkel, Tidsstämpel |
| Datahastighet per profil | 346 Mbit/s |
| Data‑integritet | End‑to‑End CRC över hela datapaketet |
| Data‑latens | 10 ms |
| Dataprofiler | Single, Dual, Low Data Rate |
| Detektorteknik | SPAD |
| Dimensioner | Ø 87 mm × H 85.27 mm (utan basplåt) / H 107.77 mm (med basplåt) |
| Effektförbrukning | 20 W |
| EMC | USA: FCC 47 CFR Part 15 (Class A); EU: EN 55032/CISPR 32, EN 55035, EN 61000-3-2/-3-3; AU/NZ: AS/NZS CISPR 32; KR: KS C 9832/9835 |
| Falskpositiv-frekvens | 10000 |
| Förvaringstemperatur max | 85 °C |
| Förvaringstemperatur min | -40 °C |
| Gränssnitt | GigE |
| Horisontell upplösning | 2048 |
| IMU‑data per sampel | 3‑ax gyro + 3‑ax accelerometer |
| IMU‑komponent | InvenSense IAM-20680HT |
| IMU‑latens | 10 ms |
| IMU‑samplingsfrekvens | 0,1 kHz |
| IMU‑tidsstämpelupplösning | 1 µs |
| IP-klass | IP68, IP69K |
| Laserklass | Class 1 |
| Lasersäkerhet | Klass 1 enligt IEC/EN 60825-1:2014 |
| Lidar‑lägen | 512×10 Hz, 512×20 Hz, 1024×10 Hz, 1024×20 Hz, 2048×10 Hz |
| Maxräckvidd inomhus | 45 m @ 80% lambertian |
|---|---|
| Maxräckvidd utomhus | 45 m @ 80% lambertian, 100 klx solljus |
| Minimum range | 0 m |
| Montering | Botten: 4× M3-skruvar, 2× 2 mm styrstifthål |
| MTTF | 250000 h |
| Noggrannhet | ±2,5 cm (lambert) / ±5 cm (retroreflektiv) |
| Omgivningsljus max | 1000 lx |
| Precision (σ) min/max | ±1,0 cm / ±10 cm |
| Produktsäkerhet | UL 62368-1, UL 60950-22 (utomhusbruk), CSA-C22.2 No. 62368-1-19, CSA-C22.2 No. 60950-22-07, EN/IEC 62368-1 |
| Protokoll lidar‑data | 1000BASE‑T, 1000BASE‑T1 |
| Punkter per sekund | 1310720 p/s |
| Rotationshastighet | 20 Hz |
| Räckvidd | 20 m @ 10% reflektivitet, 45 m @ 80% reflektivitet (1024×10 Hz, 100 klx solljus, >90% detektionssannolikhet) |
| Räckviddsupplösning | 0,1 cm |
| Skanningsprincip | Roterande 360°, Flash, Dome/fasad |
| Stråldiameter ut från sensor | 5 mm |
| Stråldivergens | 0,35 ° |
| Stöt | IEC 60068-2-27 (100 g, 11 ms half-sine, 3 stötar × 6 riktningar) |
| Synfält (H) | 360 ° |
| Synfält (V) | 180 ° |
| Tidsstämpelupplösning | 1 µs |
| Tidssynk – ingångar | PTP, gPTP, NMEA $GPRMC, Extern PPS, Intern klocka |
| Tidssynk – utgångar | 60 Hz |
| Vibration | IEC 60068-2-64 (1 G-rms, 10–1000 Hz, sprung masses, 3 axlar × 8 h) |
| Vikt | 470 g |
| Vinkelprovningsnoggrannhet | 0,01 ° |
| Vinkelupplösning | 0,7 ° |
| Våglängd | 865 Nm |
Nedladdningsbara filer
Produktbeskrivning
| Hemisfärisk täckning OSDome erbjuder ett komplett 180° vertikalt synfält och 360° horisontellt, vilket ger sömlös detektion utan död zon ovanför sensorn. Räckvidden uppgår till 20 m mot ett mörkt 10 % mål och 45 m mot ett 80 % lambertianskt mål. |  | |
 | Konfigurerbar upplösning Välj 32, 64 eller 128 kanaler vertikalt, horisontell upplösning på 512/1024/2048 punkter och 10 eller 20 Hz rotation. Upp till 5,2 miljoner punkter per sekund med 0,1 cm avståndsupplösning ger kameraliknande NIR- och signaldata. | |
| Idealisk för inomhus och kortdistans Den hemisfäriska vyn passar persondetektion inomhus, säkerhetsövervakning, mobila robotar och kortdistans-detektering på fordon. Integrerad IMU och IEEE 1588 PTP/gPTP-synkronisering ger exakt sensorfusion. UDP över Gigabit Ethernet och Ousters SDK med C++/ROS-drivrutiner. |  | |
 | Allvädersrobust Höljet är klassat IP68 och IP69K, klarar drift mellan -40 °C och +60 °C och uppfyller stöt-/vibrationskrav enligt IEC 60068-2-27/-64. Klass 1 ögonsäker laser enligt IEC/EN 60825-1:2014. CE-, UKCA- och FCC-certifierad samt UL 62368-1 och UL 60950-22 (utomhusbruk). | |
