Optik för industriella kameror
Vårt utbud inom Optik
Standardlinser - 4 MP, 2/3" sensor, C-Mount
23FM-Serien
- Fokallängd: 16mm - 50mm
- Sensorstorlek: 2/3"
- Pixelstorlek: 4µm
- Upplösning: 4 Megapixel
3,2 MP, 1/1,8"

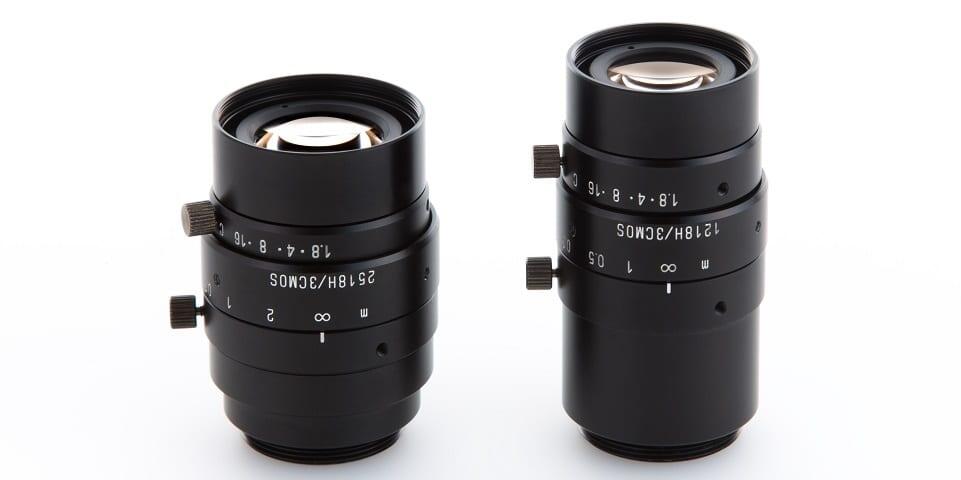

VS-H/3CMOS
- Fokallängd: 8mm - 50mm
- Sensorstorlek: 1/1.8"
- Pixelstorlek: 3.45µm
- Upplösning: 3.2 Megapixel
Vidvinkel linser - 3 MP, 1/2.5" sensor, C & CS-Mount

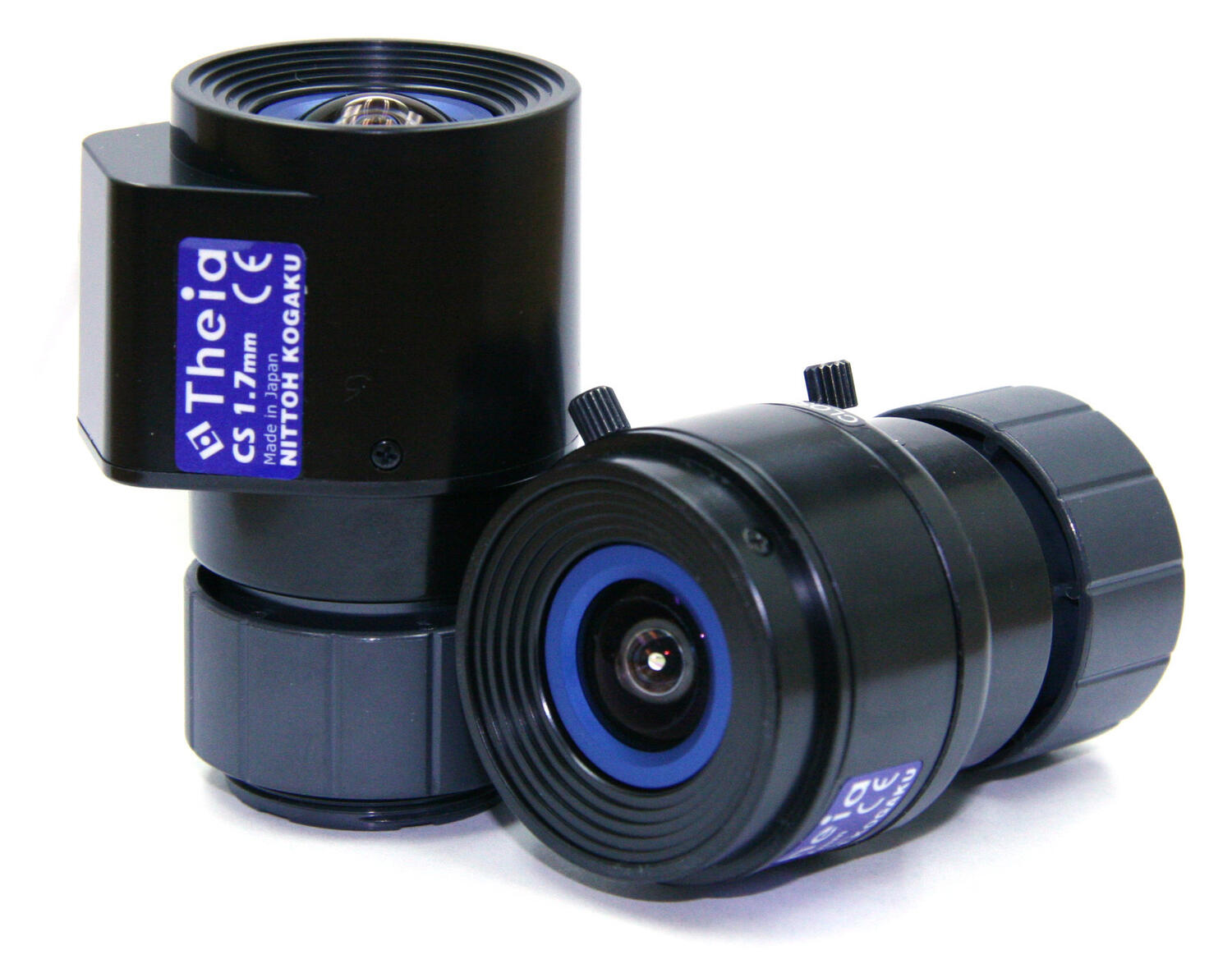

SY110/MY110-Serien
- Fokallängd: 1.67mm
- Sensorstorlek: 1/2.5"
- Pixelstorlek: 3µm
- Upplösning: 3 Megapixel
- Linsfattning: C och CS-mount
Standardlinser - 3 MP, 2/3\" sensor, C-Mount

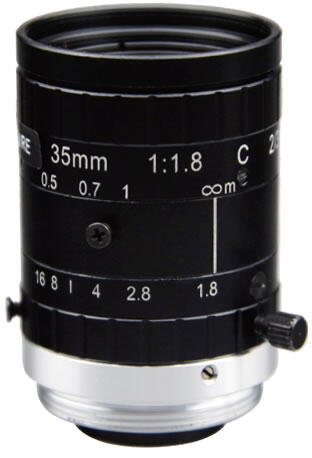

M3M-Serien
- Fokallängd: 8mm - 50mm
- Sensorstorlek: 2/3"
- Pixelstorlek: 4.2µm
- Upplösning: 3 Megapixel
3 MP, 1/1,8"

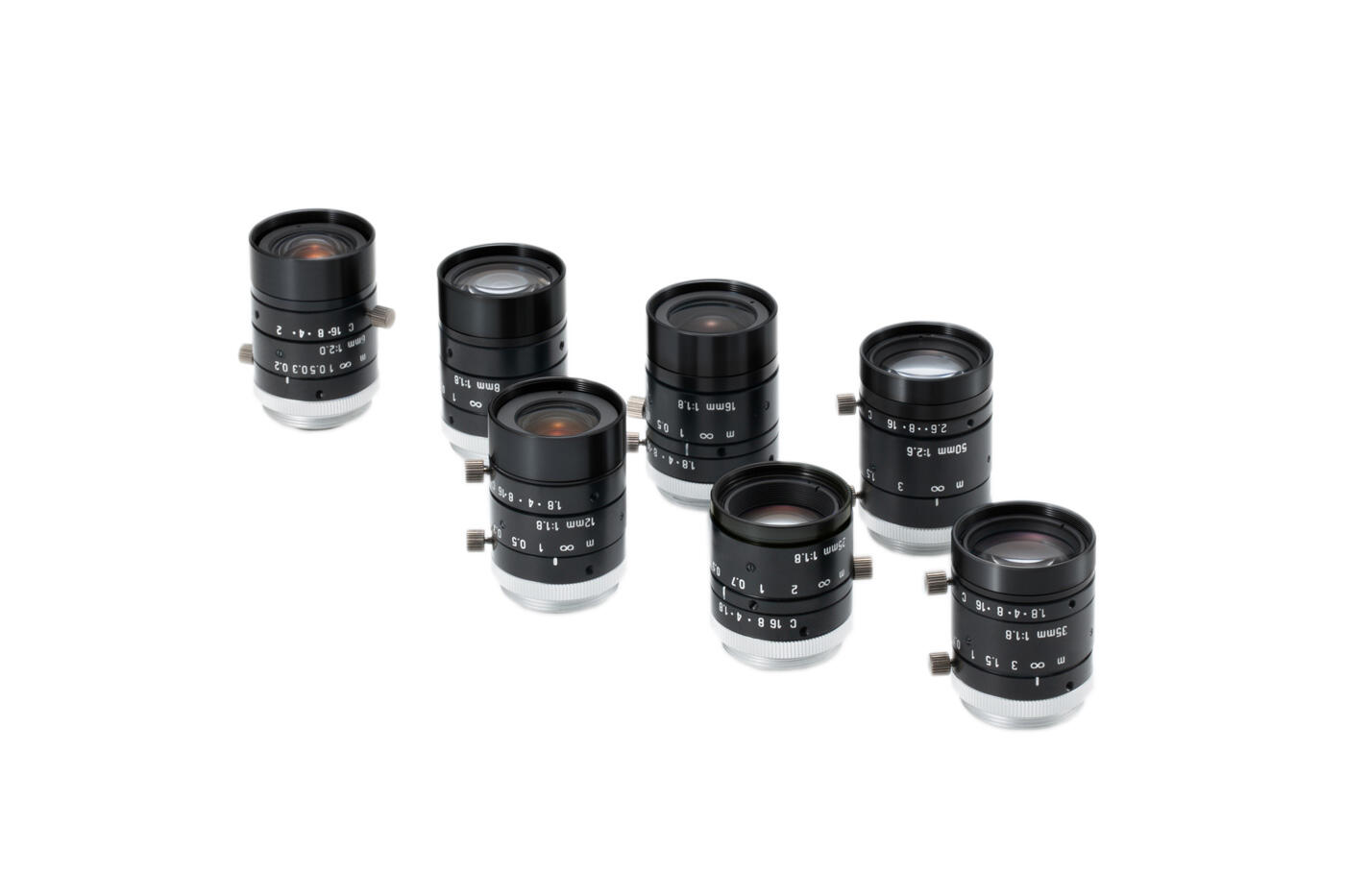

VS-VM
- Fokallängd: 6mm - 50mm
- Sensorstorlek: 1/1.8"
- Pixelstorlek: 3.3µm
- Upplösning: 3 Megapixel
Standardlinser - 2 MP, 1/2 - 1\" sensor, C-Mount
MM & MLM-Serien
- Fokallängd: 4mm - 75mm
- Sensorstorlek: 1"
- Pixelstorlek: 5µm
- Upplösning: 2 Megapixel
Standardlinser - 2 MP, 2/3\" sensor, C-Mount
C23-2M-Serien
- Fokallängd: 8mm - 50mm
- Sensorstorlek: 2/3"
- Pixelstorlek: 5.5µm
- Upplösning: 2 Megapixel
Standardlinser - 2 MP, 2/3" sensor, C-Mount

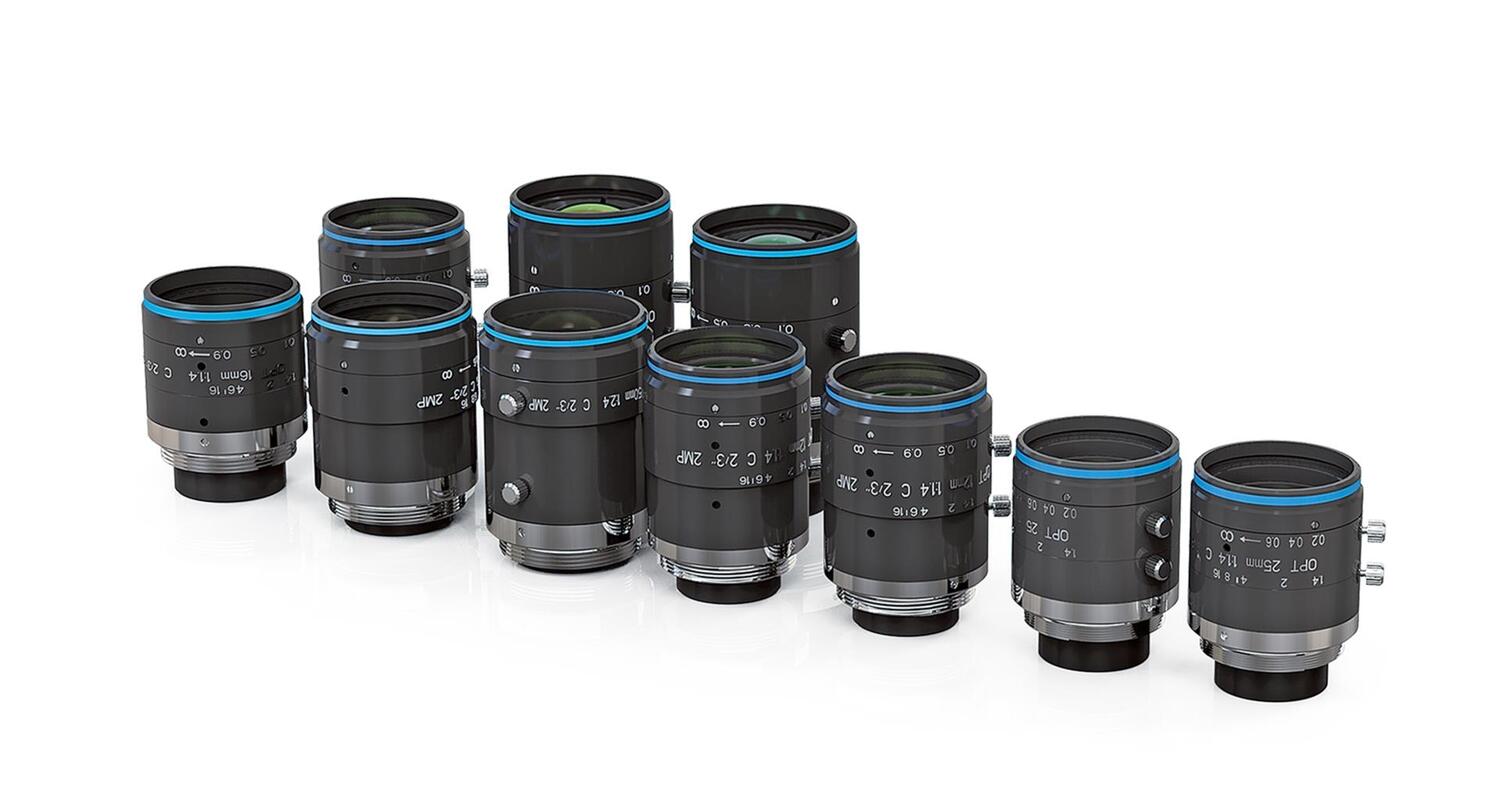

OPT-C-2M-Serien
- Fokallängd: 4mm - 100mm
- Sensorstorlek: 1/2" - 2/3"
- Pixelstorlek: 5µm
- Upplösning: 2 Megapixel
Standardlinser - 2 MP, 1/1,8" sensor, C-Mount

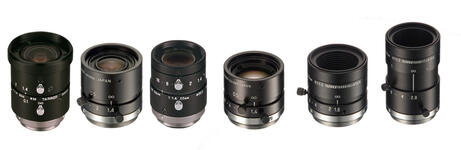

M118FM-Serien
- Fokallängd: 6mm - 50mm
- Sensorstorlek: 1/1.8"
- Pixelstorlek: 4µm
- Upplösning: 2 Megapixel
Standardlinser - 1,5 MP, 1\" sensor, C-Mount

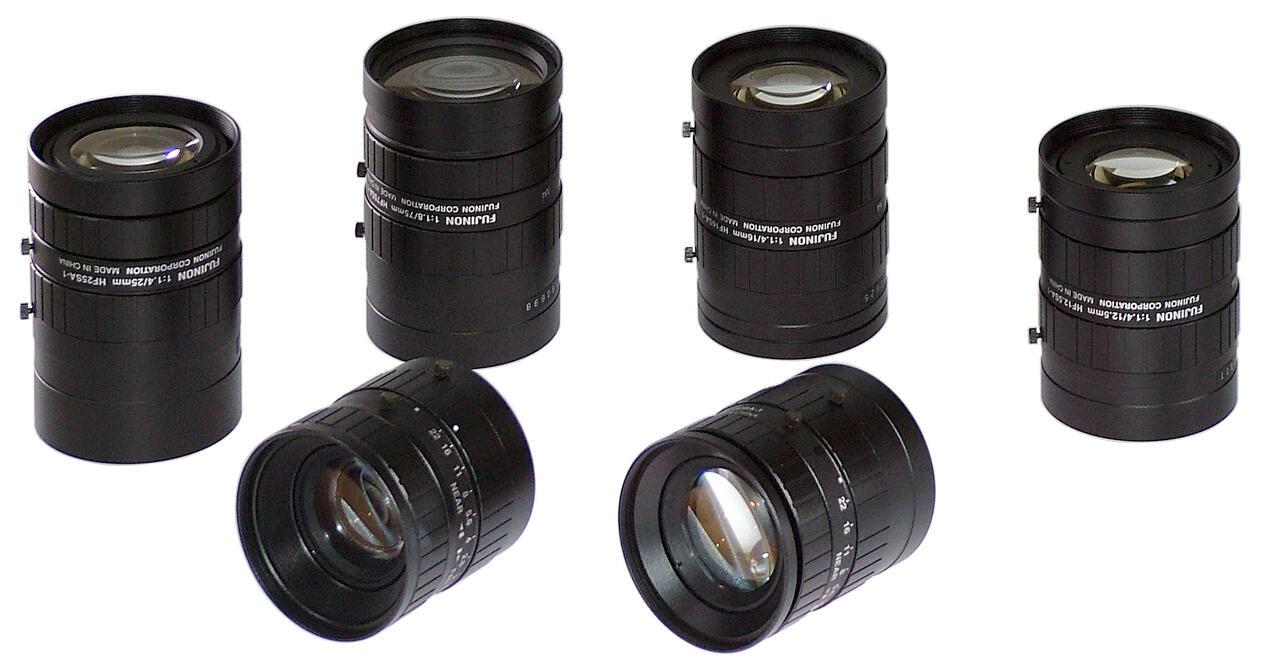

CF-HA-Serien
- Fokallängd: 12.5mm - 75mm
- Sensorstorlek: 1"
- Pixelstorlek: 7.4µm
- Upplösning: 1.5 Megapixel
Standardlinser - 1,5MP, 1/2"- 2/3" sensor, C-Mount

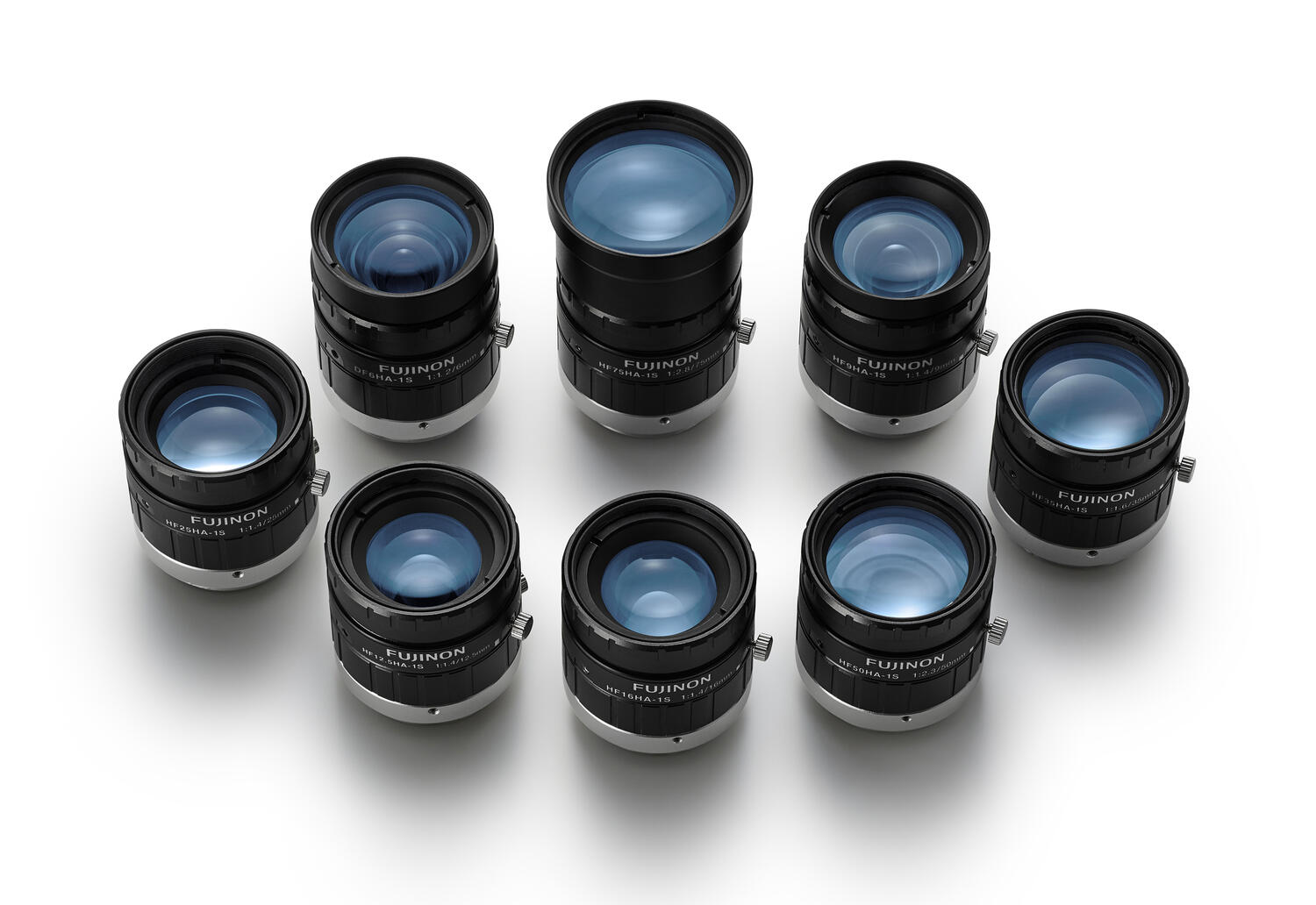

HF-HA-1S-Serien
- Fokallängd: 6mm - 75mm
- Sensorstorlek: 2/3"
- Pixelstorlek: 6.2µm
- Upplösning: 1.5 Megapixel
- Anti Shock & Vibration
Standardlinser - 1,5 MP, 2/3" sensor, C-Mount
MP2-Serien
- Fokallängd: 5mm - 75mm
- Sensorstorlek: 1/2 - 2/3"
- Pixelstorlek: 4.4µm
- Upplösning: 1.5 Megapixel
1 MP, 1/2 "- 1"

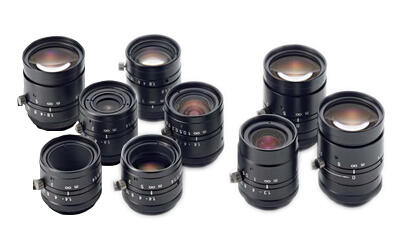

SV-V
- Fokallängd: 3.5mm - 100mm
- Sensorstorlek: 1"
- Pixelstorlek: 10µm
- Upplösning: 1 Megapixel
Standardlinser - VGA, 2/3" sensor, C-Mount
VGA-Serien
- Fokallängd: 6.5mm - 75mm
- Sensorstorlek: 2/3"
- Pixelstorlek: 5µm
- Upplösning: 1.3 Megapixel
Distortionfria Macro Linser

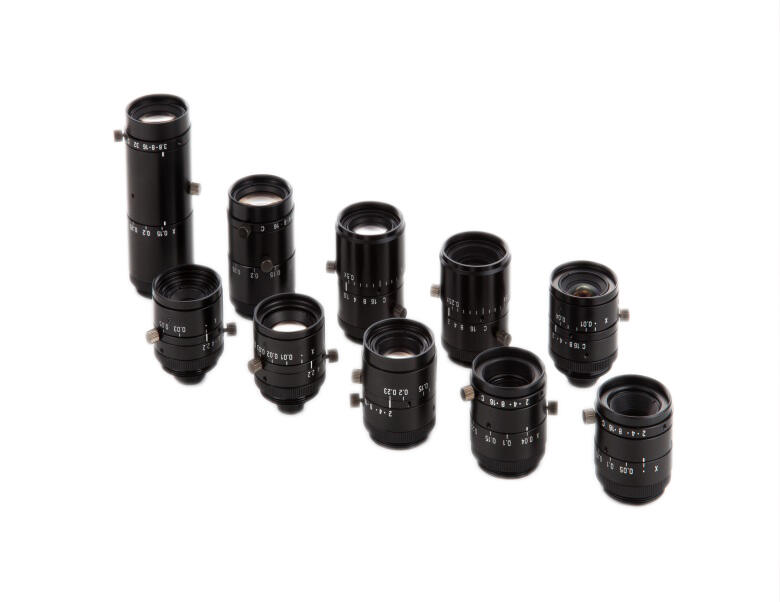

VS-LDA
- Fokallängd: 4mm - 75mm
- Sensorstorlek: 1/2" - 2/3"
- Pixelstorlek: 7µm
- Reduced Shading
- Distortionsfria
Vad är Optik?
Optik inom industriell bildbehandling avser kameralinser som används för att fånga och projicera en bild på kamerans sensor. För att kameran ska prestera optimalt krävs att optiken är korrekt anpassad till applikationen. Faktorer som fokallängd, upplösning, sensorstorlek, pixelstorlek och arbetsavstånd påverkar valet av lins. Rätt kombination av dessa parametrar säkerställer hög precision och tillförlitlig bildkvalitet.
När används optik inom industriella applikationer?
Optik används i alla visionsystem där en kamera ska analysera, mäta eller identifiera objekt, exempelvis:
- Kvalitetskontroll i produktion
- Identifiering av komponenter eller produkter
- Mätning och positionering
- Automatiserade inspektionssystem
Valet av optik är avgörande för att säkerställa att rätt bilddata fångas för vidare analys.
Viktiga saker att tänka på vid val av optik
Vid val av kameralins bör följande faktorer beaktas:
- Linsfattning: Säkerställ kompatibilitet (t.ex. C-mount, CS-mount)
- Sensorstorlek: Linsen ska matcha eller överträffa kamerans sensor
- Pixelstorlek: Påverkar krav på upplösning och skärpa
- Fokallängd: Avgör synfält och förstoring
- Arbetsavstånd: Avstånd mellan kamera och objekt
- Upplösning: Linsens förmåga att återge detaljer
Om exakt matchning saknas rekommenderas att välja en lins designad för större sensorer och mindre pixlar för bättre bildkvalitet.
Skillnader mellan olika typer av optik
- Standardlinser: Används i många generella applikationer
- Telecentriska linser: För applikationer där exakt mätning krävs utan perspektivfel
- Zoomlinser: Möjliggör flexibel justering av synfält och förstoring
- Specialoptik: Anpassad för specifika behov inom vision och bildanalys
Valet av linstyp beror på applikationens krav på noggrannhet, flexibilitet och installation.
Vanliga frågor om Optik
Hur påverkar optiken bildkvaliteten i ett visionsystem?
Optiken har en direkt påverkan på bildens skärpa, upplösning och ljusinsläpp. Fel val av lins kan begränsa kamerans prestanda oavsett sensor.
Vad är viktigt att tänka på vid val av kameralins?
Faktorer som sensorstorlek, pixelstorlek, fokallängd och arbetsavstånd är avgörande för att säkerställa rätt bildutsnitt och skärpa.
Vad är skillnaden mellan en standardlins och en telecentrisk lins?
Standardlinser används i generella applikationer, medan telecentriska linser används där exakt mätning krävs utan perspektivförvrängning.
När ska man använda en zoomlins?
Zoomlinser används när applikationen kräver flexibilitet i synfält eller förstoring utan att byta lins.
Hur vet jag om en lins passar min kamera?
Du behöver säkerställa att linsens fattning, sensorstorlek och optiska prestanda är kompatibla med kameran.
Kan man använda samma optik till olika applikationer?
Det beror på kraven. Vissa linser fungerar i flera applikationer, men ofta krävs optik som är specifikt anpassad för bästa resultat.
