DIN-kabelkontakter och ventilkontakter för industri
Sortimentet omfattar DIN A, DIN B, DIN B Industrial, DIN C, Micro-varianter, ingjutna kablar, kabelsplitters, M12-övergångar, timers och Deutsch DT06-kontakter för olika installations- och miljökrav.
Vårt utbud inom Kabelkontakter
Lär dig mer
Transientskydd
DIN-kontakt utan kabel
DIN-kontakt med ingjuten kabel
DIN-Splitter/ Y-kontakter
Tillbehör kabelkontakter
Deutsch-kontakter (DT06-serien) med kabel
Vad är Kabelkontakter?

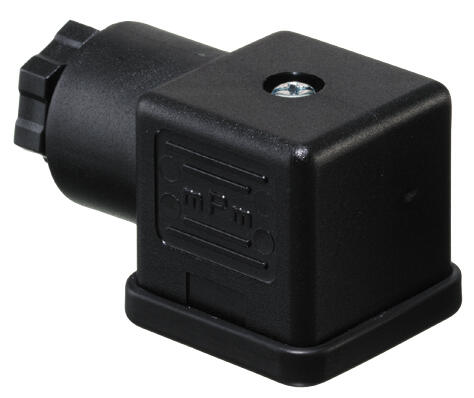

DIN-kabelkontakter är standardiserade elektriska anslutningsdon enligt EN 175301-803 som används för anslutning av exempelvis magnetventiler, givare och andra industriella komponenter. De fungerar som ett gränssnitt mellan kabel och enhet och säkerställer både elektrisk anslutning och mekanisk tätning i industriella miljöer.
Kontakterna monteras vanligtvis med centralskruv och packning för att ge stabil anslutning och hög kapslingsklass. De används inom bland annat pneumatik, hydraulik, processindustri och automation där driftsäkerhet och enkel service är viktiga krav. I branschen används flera olika benämningar för samma typ av produkter, exempelvis:
- DIN-kontakter
- Ventilkontakter
- Magnetventilskontakter
- DIN valve connectors
DIN-kabelkontakter finns i flera olika utföranden beroende på ventiltyp, installationsutrymme och elektriska krav. Vanliga varianter är DIN A, DIN B, DIN B Industrial och DIN C samt olika Micro-utföranden och ingjutna kabellösningar.
En viktig detalj är att Form B finns i två olika utföranden med olika kontaktavstånd:
- Form B (10 mm)
- Form B Industrial (11 mm)
Dessa är inte kompatibla med varandra och korrekt utförande behöver väljas redan i konstruktionsfasen.
Produkttyper i sortimentet
Vårt sortiment omfattar flera typer av DIN-kabelkontakter och relaterade anslutningslösningar för industriella applikationer. Sortimentet är anpassat för både standardinstallationer och mer krävande miljöer där hög täthet, vibrationssäkerhet eller snabb installation är viktigt.
DIN A används vanligtvis för större ventiler och applikationer med högre effektbehov medan DIN B och DIN B Industrial är vanliga inom industriell automation och pneumatik. För kompakta installationer där utrymmet är begränsat används ofta DIN C eller olika Micro-varianter.

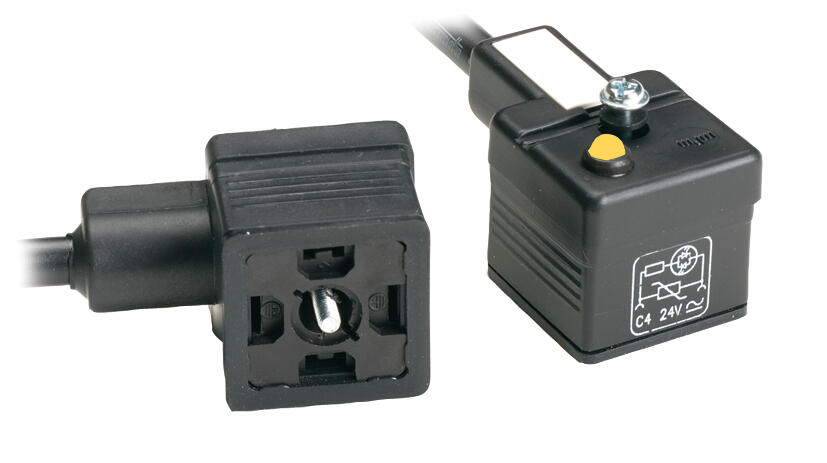

Kontakterna finns som både fältanslutningsbara och ingjutna lösningar beroende på krav på flexibilitet och installationshastighet. Många varianter finns även med integrerad LED eller transientskydd för att förenkla felsökning och skydda elektronik mot spänningsspikar.
Sortimentet omfattar även:
- DIN-splitters och Y-kablage
- Dubbel DIN ingjutna kablar
- Tryckvaktindikatorer för DIN A
- DIN-kablage med ingjuten M12
- Junior Timer / AMP ingjutna kabelkontakter
- Elektroniska timers för magnetventiler
- Deutsch DT06-serien med kabel

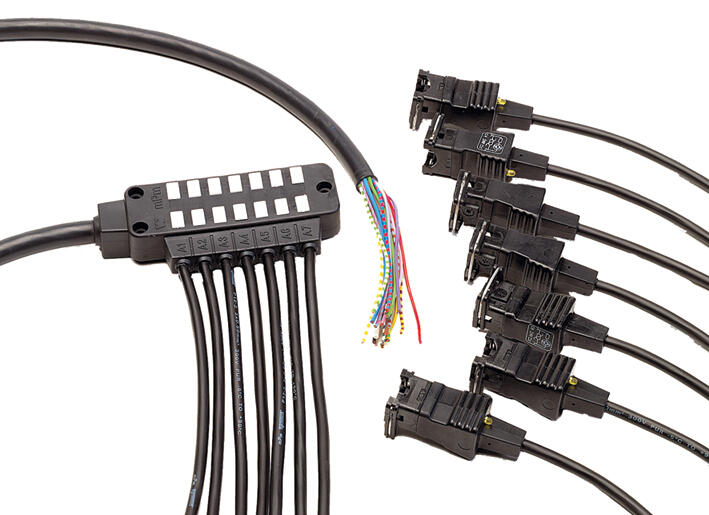

DIN-splitters och Y-kablar används för att dela signal eller matning till flera funktioner från en anslutningspunkt och används ofta i ventilöar och maskinsystem där man vill minska kabeldragning och installationstid.
Junior Timer/AMP är kompakta ingjutna kabelkontakter för snabb och säker installation i miljöer där hög täthet och vibrationssäkerhet krävs. De finns i både raka och vinklade utföranden och används ofta i OEM-applikationer där montageeffektivitet är viktigt.

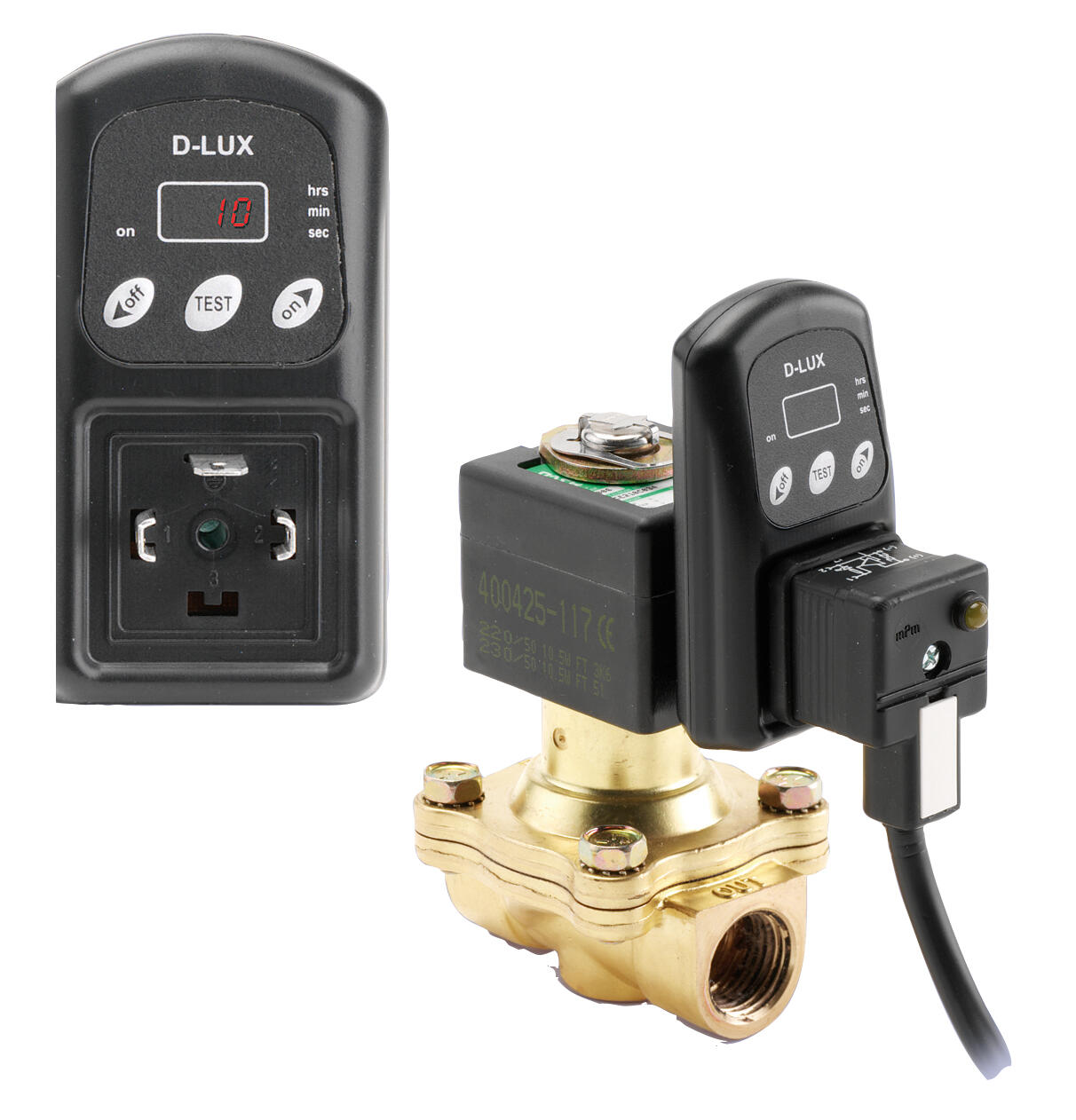

Elektroniska timers används tillsammans med magnetventiler i applikationer där ventiler ska pulsera eller styras tidsbaserat utan extern PLC-logik. Timers används exempelvis i kondensatavledare och andra automatiserade pneumatiksystem och finns med funktioner såsom justerbar paus- och pulstid, manuell testfunktion och display för inställning.

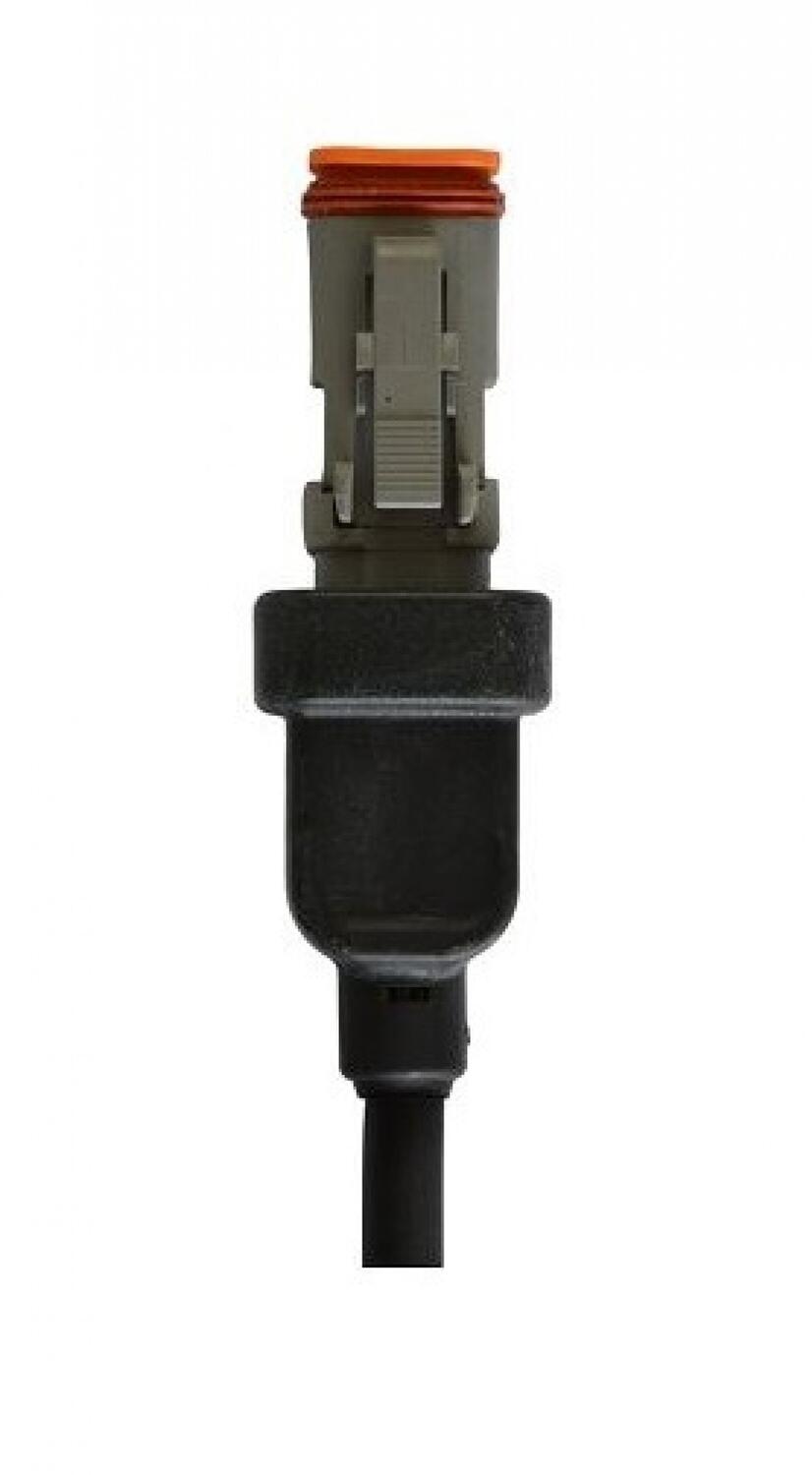

För mer vibrationsutsatta miljöer och mobila applikationer finns även Deutsch DT06-serien som är utvecklad för hög mekanisk robusthet och tätning i krävande miljöer.
När används DIN-kabelkontakter?
DIN-kabelkontakter används när en standardiserad, tät och servicevänlig anslutning krävs mellan kabel och komponent. De är vanliga inom industriella applikationer där magnetventiler, givare eller andra elektriska komponenter behöver anslutas snabbt och driftsäkert. Vanliga applikationer är:
- Magnetventiler
- Tryckvakter
- Tryck- och flödesgivare
- Sensorer och aktuatorer
- Ventilöar och ventilblock
Produkterna används inom flera olika industrimiljöer såsom industriell automation, processindustri, hydraulik, pneumatik, maskinbyggnation och mobila maskiner.
DIN-kabelkontakter används ofta för att:
- förenkla installation och underhåll
- skapa standardiserade anslutningar
- förbättra driftsäkerhet
- skydda mot damm och fukt
- möjliggöra snabb felsökning via LED-indikering
I vissa applikationer används även timers och indikatormoduler för att skapa lokal funktionalitet direkt vid ventilen utan behov av extern styrning.
Viktiga saker att tänka på vid val av DIN-kabelkontakter
Valet av kabelkontakt påverkar både funktion, livslängd och driftsäkerhet. Det är därför viktigt att utgå från både miljökrav, elektriska parametrar och installationsförutsättningar. I miljöer med fukt, damm, olja eller vibrationer är rätt kapslingsklass och materialval avgörande för lång livslängd. För många industriella applikationer är IP65 eller IP67 ett vanligt krav. Du behöver även ta hänsyn till tekniska parametrar såsom:
- märkström och märkspänning
- antal poler och jordning
- behov av LED-indikering
- transientskydd och skydd mot spänningsspikar
Vid installation är det viktigt att välja rätt form och kontaktavstånd samt avgöra om applikationen kräver en ingjuten eller fältmonterbar lösning. I vissa system kan även integration mot M12 eller andra standarder vara relevant. För applikationer med frekvent service eller underhåll kan visuell statusindikering och standardiserade reservdelar förenkla felsökning och minska stilleståndstid. Ett korrekt val från början minskar risken för installationsproblem och driftstopp över tid.
Skillnader mellan olika typer av DIN-kabelkontakter
DIN-kabelkontakter skiljer sig åt beroende på storlek, kontaktlayout, funktion och användningsområde. Valet påverkas ofta av ventiltyp, installationsutrymme och miljökrav. Form A används vanligtvis för större ventiler och högre effekt medan Form B och B Industrial är vanliga inom industriell automation och pneumatik. För mindre komponenter och kompakta installationer används ofta Form C eller olika Micro-varianter.
Det är viktigt att skilja mellan Form B och Form B Industrial eftersom dessa har olika kontaktavstånd och inte är kompatibla med varandra. Form B Industrial är den vanligaste varianten i moderna industriella applikationer. Det finns även skillnader mellan standardkontakter och lösningar med integrerad elektronik. Kontakter med LED används för statusindikering medan dioder eller varistorer används för transientskydd och skydd mot spänningsspikar.
Ingjutna kablar används ofta där snabb installation och hög täthet prioriteras medan fältmonterbara lösningar ger större flexibilitet vid anpassning och service. För mer vibrationsutsatta miljöer används ofta Deutsch DT06 istället för traditionella DIN-kontakter.
Vanliga frågor om Kabelkontakter
Vad är skillnaden mellan Form B och Form B Industrial?
Form B finns i två utföranden med 10 mm respektive 11 mm kontaktavstånd. Form B Industrial är vanligast inom industriella applikationer och är inte kompatibel med standard Form B
Vad är DIN EN 175301-803?
Det är standarden som definierar form, pin-layout och elektriska egenskaper för ventilkontakter och DIN-kabelkontakter.
När ska man välja en DIN-kontakt med LED?
LED används när du vill ha visuell statusindikering för enklare felsökning och driftövervakning direkt vid komponenten.
Vad används DIN-splitters och Y-kablar till?
De används för att dela signal eller matning till flera funktioner och förenkla installation i ventilöar och maskinsystem.
Vad är skillnaden mellan DIN och Deutsch DT06?
DIN används främst inom stationär automation medan Deutsch DT06 är anpassad för vibrationsutsatta miljöer såsom mobila maskiner och industrifordon.
Varför välja DIN-kabelkontakter från OEM Automatic?
Du får tillgång till ett brett sortiment av standard- och speciallösningar samt teknisk rådgivning för att säkerställa rätt val för din applikation.
