Så väljer du rätt RAM-fäste
Att välja rätt RAM-fäste handlar om att dimensionera rätt från början. I fordon och maskiner är det inte bara utrustningens vikt som påverkar – utan även vibrationer, stötar, hastighet och monteringsvinkel. För att installationen ska bli stabil över tid behöver du välja rätt kulstorlek, rätt armlängd och rätt monteringslösning. I den här guiden går vi igenom hur du gör – steg för steg.
Kunskap
Vad är ett RAM-fäste?

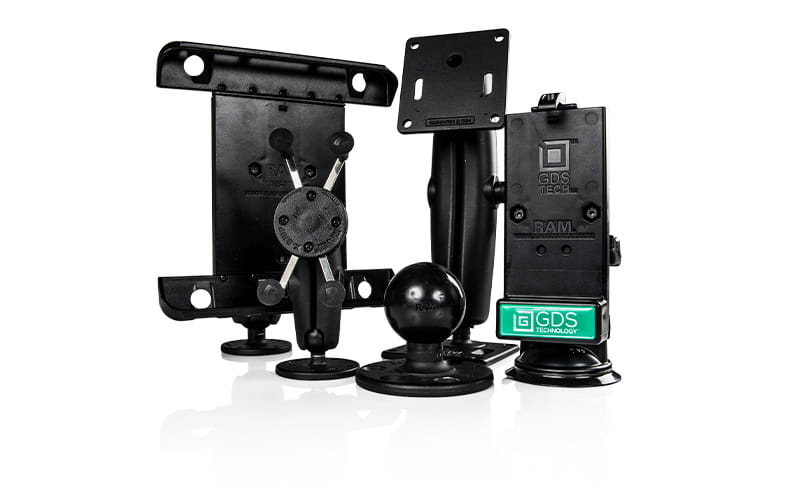

Ett RAM-fäste är ett modulärt kulledssystem utvecklat av RAM Mounts för montering av exempelvis telefoner, surfplattor, GPS-enheter och industriella displayer i fordon och maskiner.
Systemet består av tre huvuddelar:
- Bas – monteras i fordonet eller maskinen
- Arm – kopplar samman två kulor och ger justerbarhet
- Hållare – anpassad för den utrustning som ska monteras
Den gummiklädda aluminiumkulan ger både vibrationsdämpning och steglös justering. Alla delar i ett RAM-system måste ha samma kulstorlek (A, B, C, D eller E).
För att kunna välja rätt RAM-fäste är det viktigt att förstå hur dessa delar samverkar – och hur dimensioneringen påverkas av användningsmiljön.
Steg 1 – Välj rätt kulstorlek
Kulstorleken är grunden i hela ditt RAM-system. Den avgör hur stabil lösningen blir och hur hög belastning den klarar över tid.
| Storlek | Kuldiameter | Typisk användning |
|---|---|---|
| A | 14 mm | Mycket lätt utrustning |
| B | 25 mm | Telefoner och lättare enheter |
| C | 38 mm | Surfplattor och terminaler |
| D | 57 mm | Tyngre displayer |
| E | 86 mm | Mycket tung utrustning |
Angivna användningsområden är riktvärden. Armlängd, monteringsvinkel och vibrationer påverkar den faktiska belastningen och ska alltid beaktas vid dimensionering.
Så tänker du i praktiken
Det är inte bara vikten som avgör – utan miljön där RAM-fästet ska användas.
- Telefon i personbil → B-storlek
- Surfplatta i lastbil → B eller C
- Surfplatta i truck utan fjädring → C
- Display över 4–5 kg i entreprenadmaskin → D
Är du osäker mellan två kulstorlekar är det i de flesta fall klokt att välja den större. Det ger bättre stabilitet och längre livslängd.
Välj kulstorlek
RAM Baser B-storlek
RAM Baser C-storlek
RAM Baser D-storlek
Steg 2 – Välj rätt bas
När kulstorleken är vald väljer du bas utifrån monteringsytan.
Vanliga alternativ:

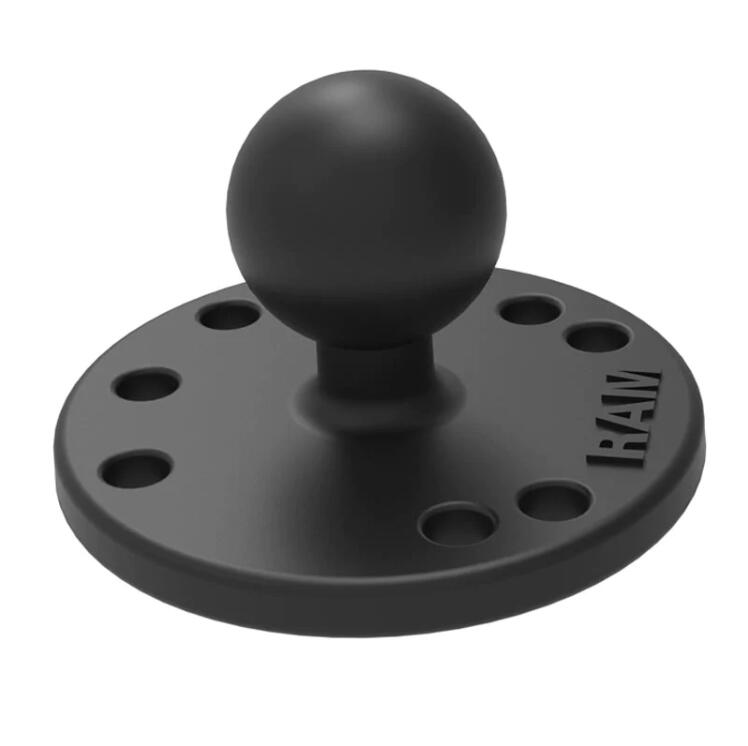

- Plan yta (skruvmontering) – instrumentpanel, maskinram
- Rör- eller railfäste – styre, skyddsbåge
- Sugkoppsfäste – glas
- Specialfästen – anpassade lösningar
Basen levereras med en fast kula i vald kulstorlek.
Tänk på att monteringsytans stabilitet påverkar hela lösningen. En svag infästning kan inte kompenseras med en större kulstorlek.
Välj bas

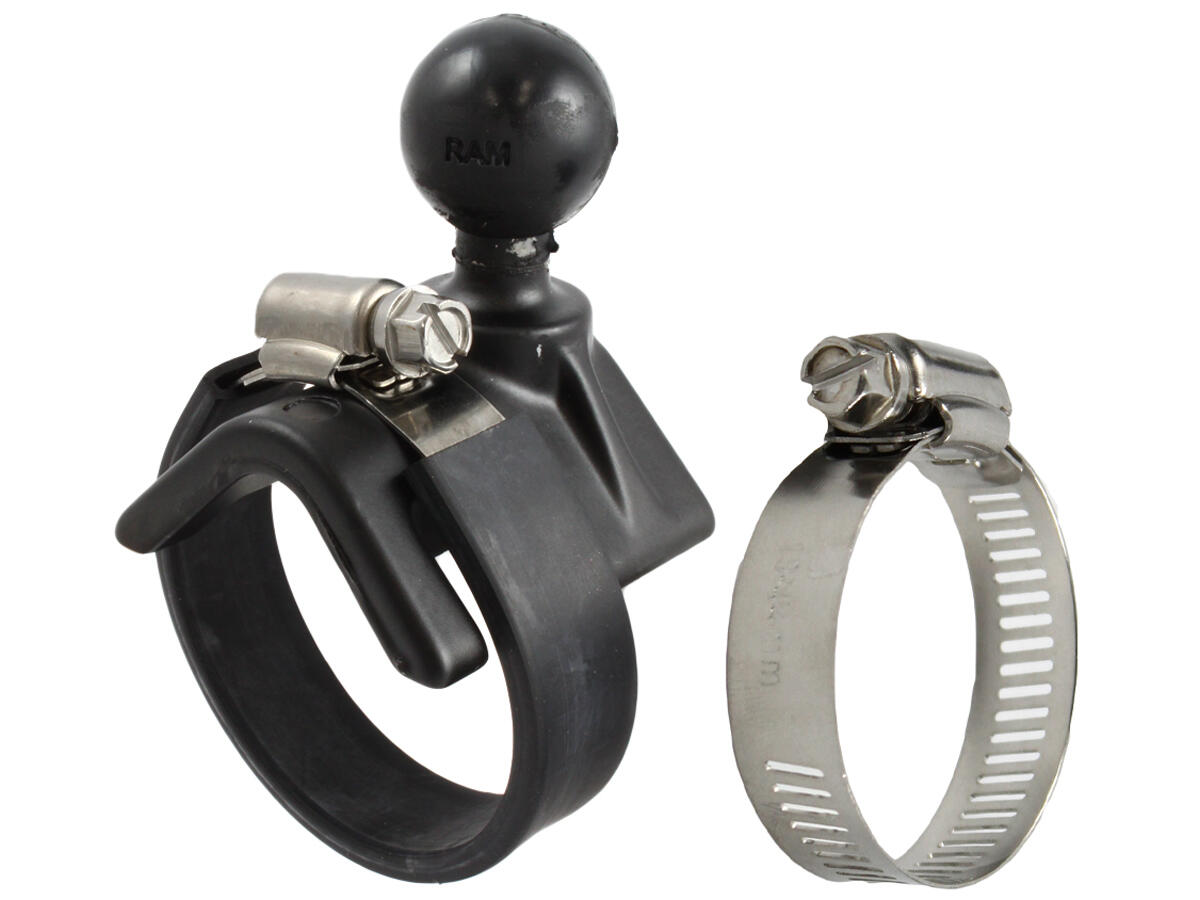

RAM-B-108BU
- För runda rör
- För Ø25,4-53,3 mm
- Belastningar upp till 2,25 kg

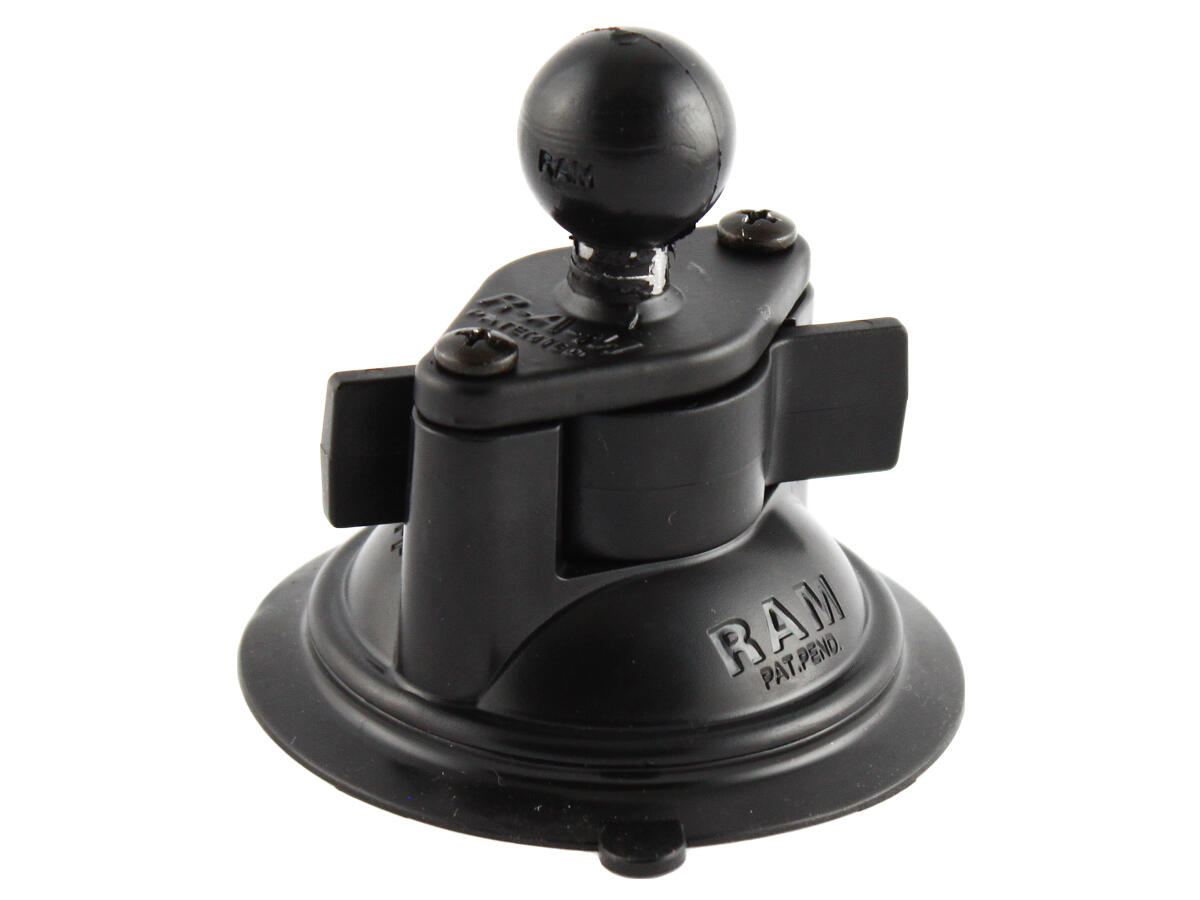

RAM-B-224-1U
- Sugkoppsmontering
- "twist lock"
- Belastningar upp till 2,25 kg

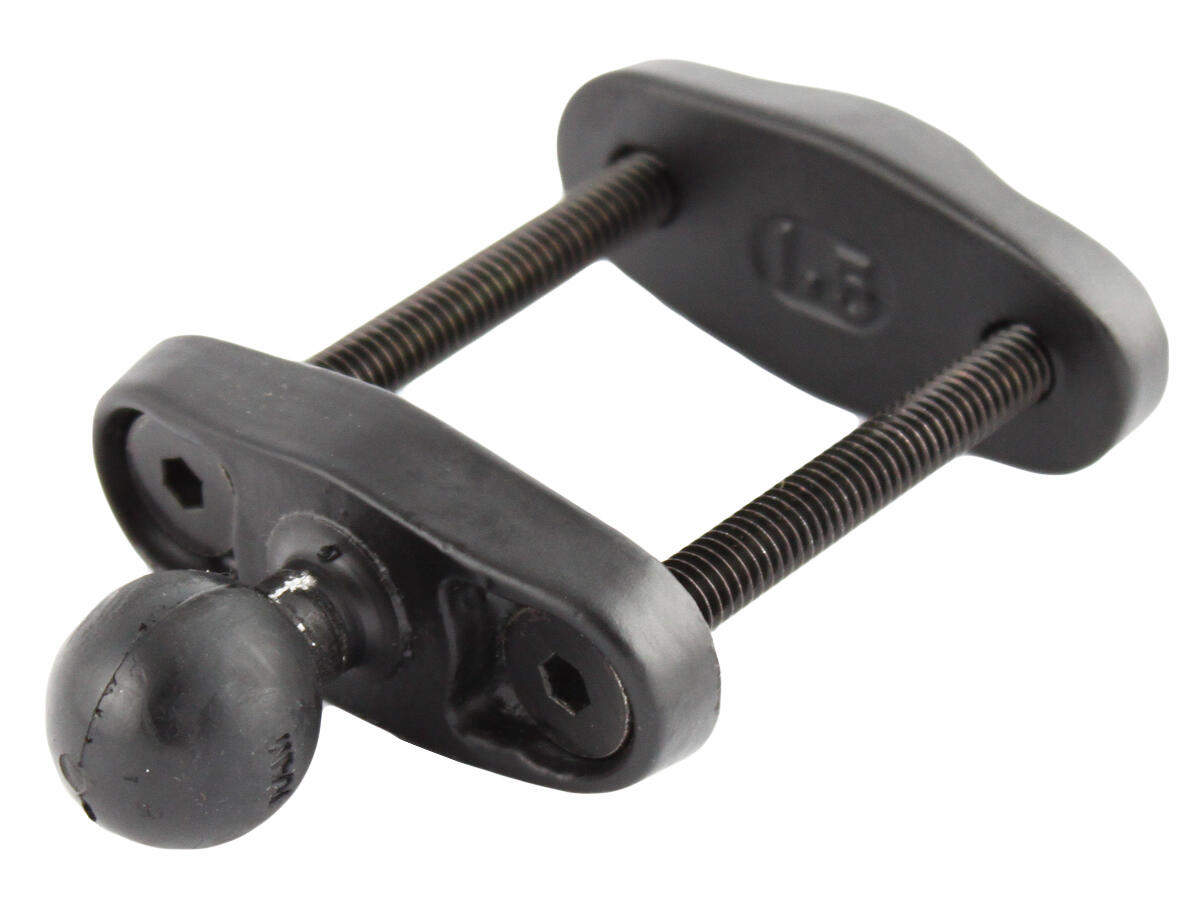

RAM-B-247U-2
- Fyrkantigt klämfäste
- Max. klämområde: 50,8 mm
- Belastningar upp till 2,25 kg

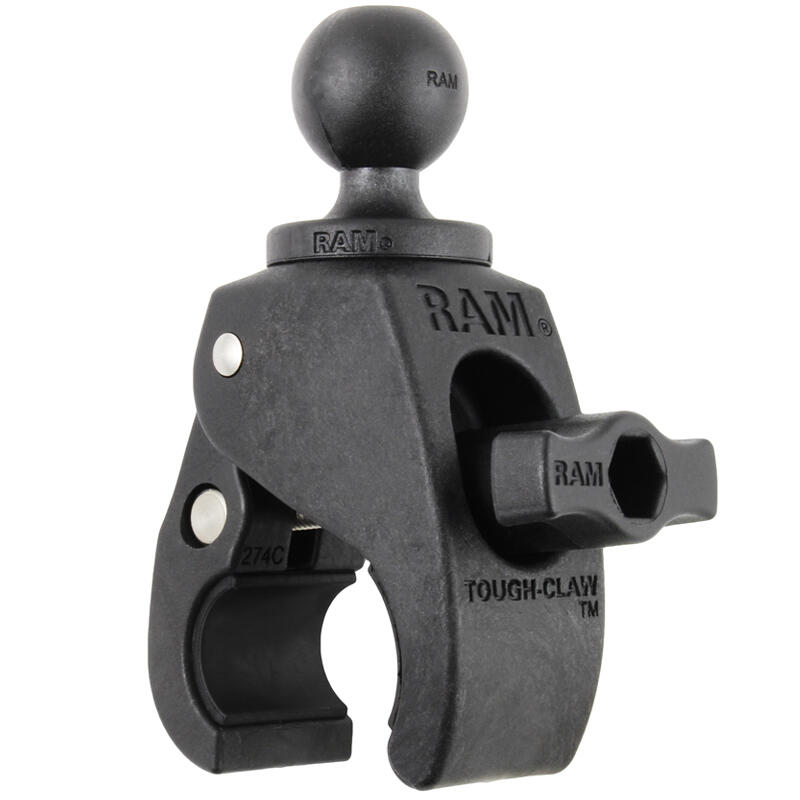

RAP-B-400U
- Universal montering
- Klämområde 15,9-38,1 mm
- Belastningar upp till 2,25 kg

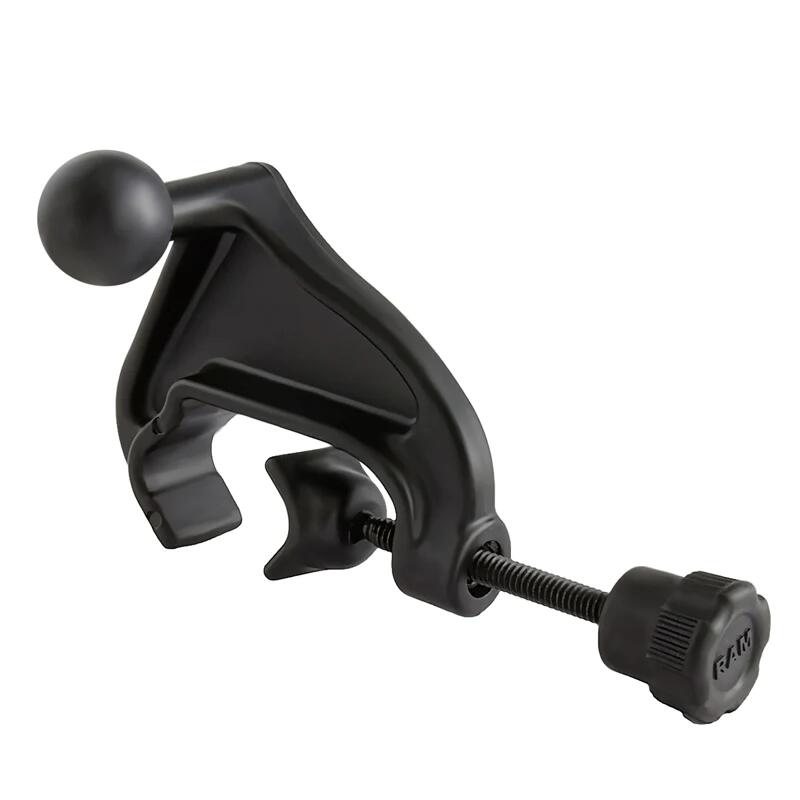

RAM-B-121BU
- Rörmontering
- För Ø15,9-31,8 mm
- Belastningar upp till 2,25 kg

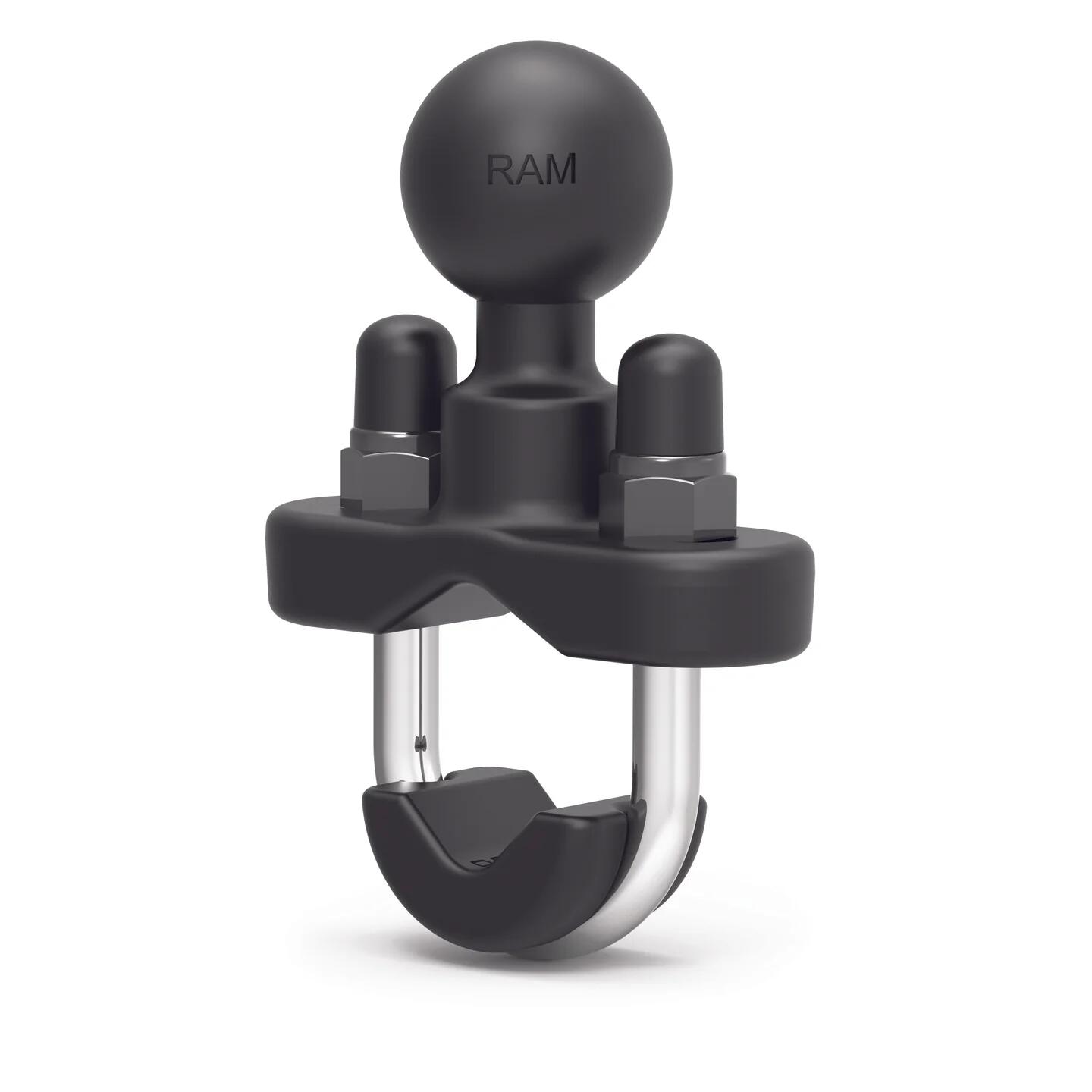

RAM-B-231U
- Fäste för runda rör
- För Ø12,7-25,4 mm
- Belastningar upp till 2,25 kg

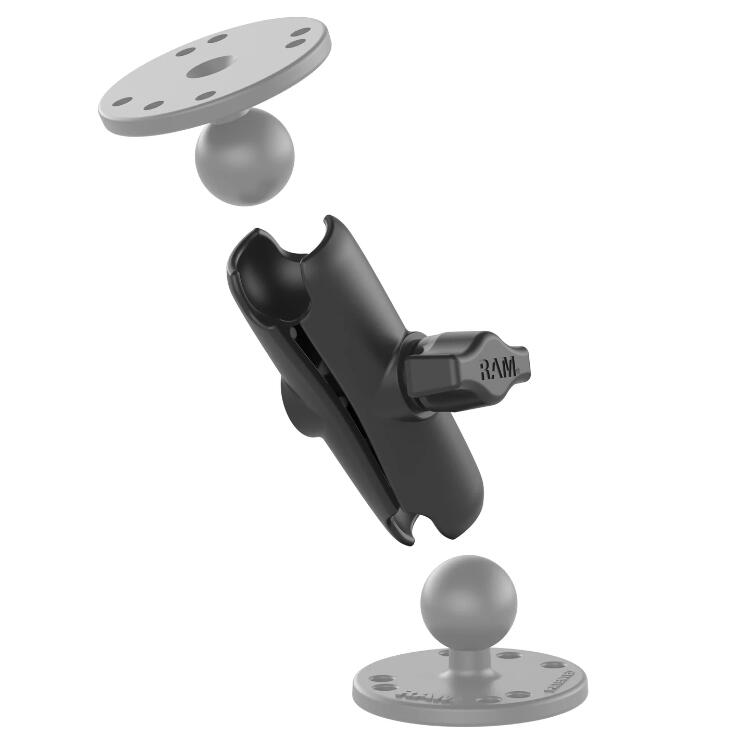

Steg 3 – Välj rätt arm
Armen kopplar samman två kulor och ger flexibilitet i flera led. Här avgör du hur långt fästet behöver nå och hur mycket justerbarhet som krävs.
- Kort arm – maximal stabilitet
- Standardarm – balans mellan räckvidd och styvhet
- Lång arm – större flexibilitet men ökad momentbelastning
Ju längre arm, desto större hävarmseffekt. I vibrerande miljöer bör du därför välja kortast möjliga arm.
Välj arm
RAM Armar B-storlek
RAM Armar C-storlek
RAM Armar D-storlek
Steg 4 – Välj hållare för din utrustning
Slutligen väljer du hållare baserat på vilken enhet som ska monteras och hur den används.
Vanliga typer:
- Telefonhållare
- Tablethållare
- GPS-hållare
- Fästen för industridisplayer
I mer krävande miljöer, som truck eller entreprenadmaskin, rekommenderar vi robustare hållare än i personbil.
Välj hållare

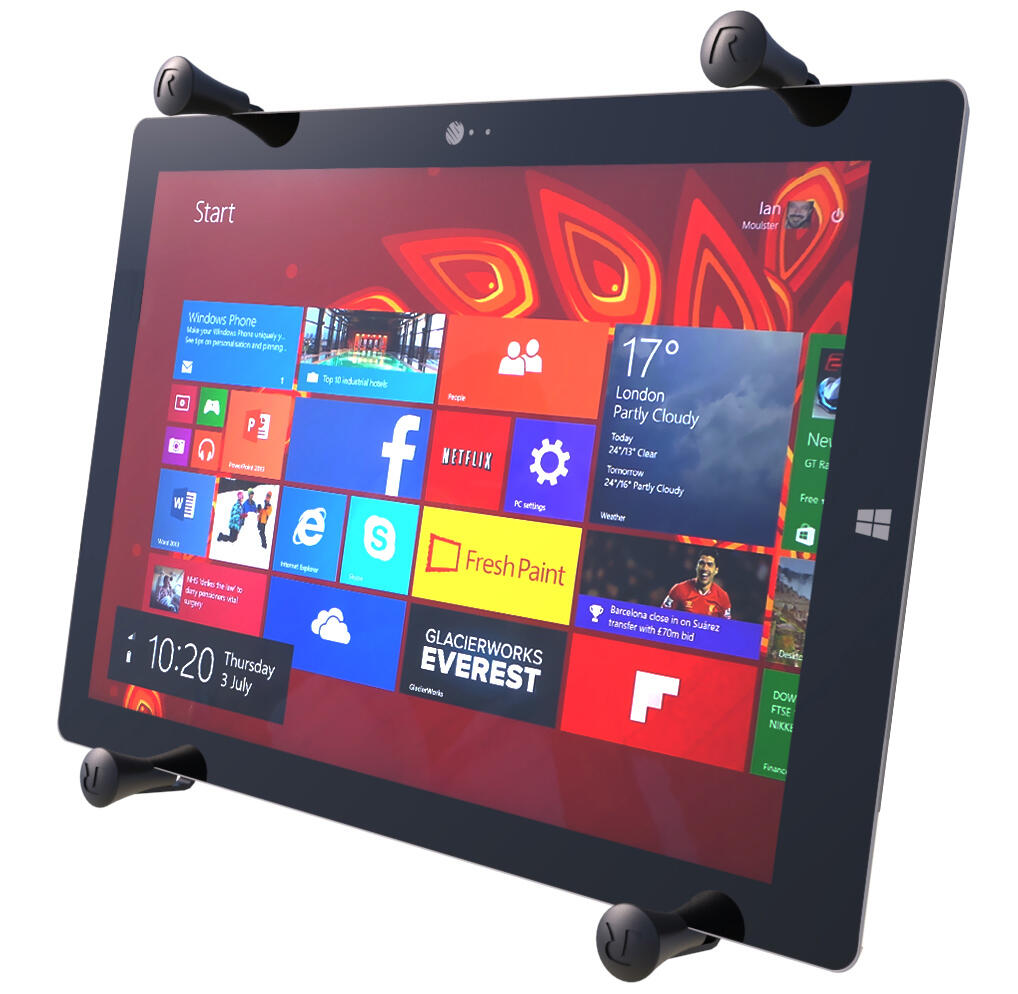

RAM-HOL-UN11U
- Universellt fäste
- För 12" tablets
- Min. bredd tablet: 184,2 mm
- Max. bredd tablet: 222,3 mm

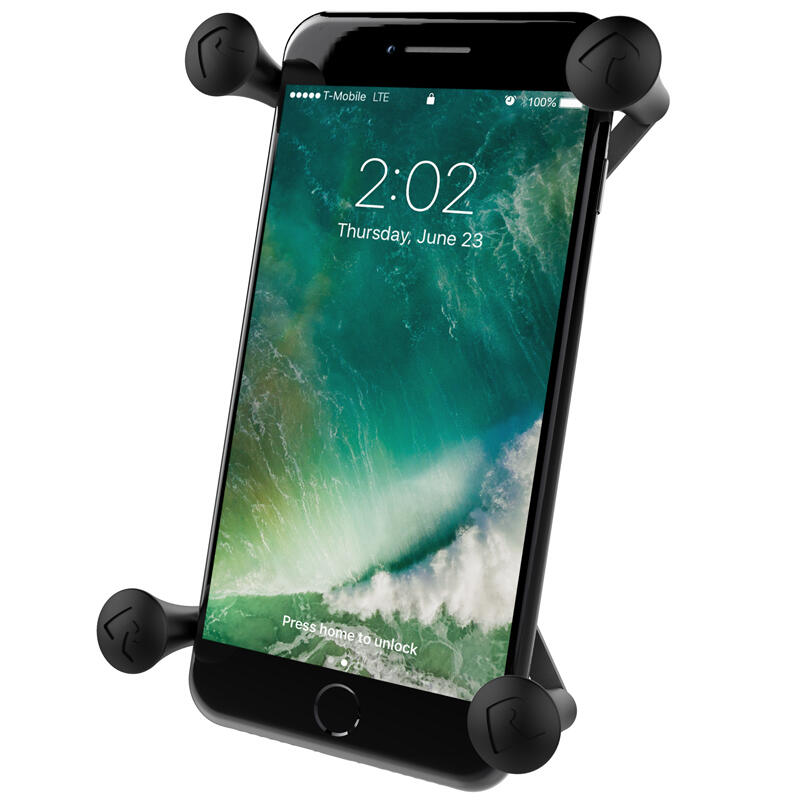

RAM-HOL-UN10BU
X-Grip® Universellt fäste för telefon/Phablet
- Universellt fäste för telefon/phablet
- Min.bredd: 44,5 mm, Min.höjd: 139 mm
- Max. bredd: 114 mm, Min. höjd: 82 mm
- B-strl

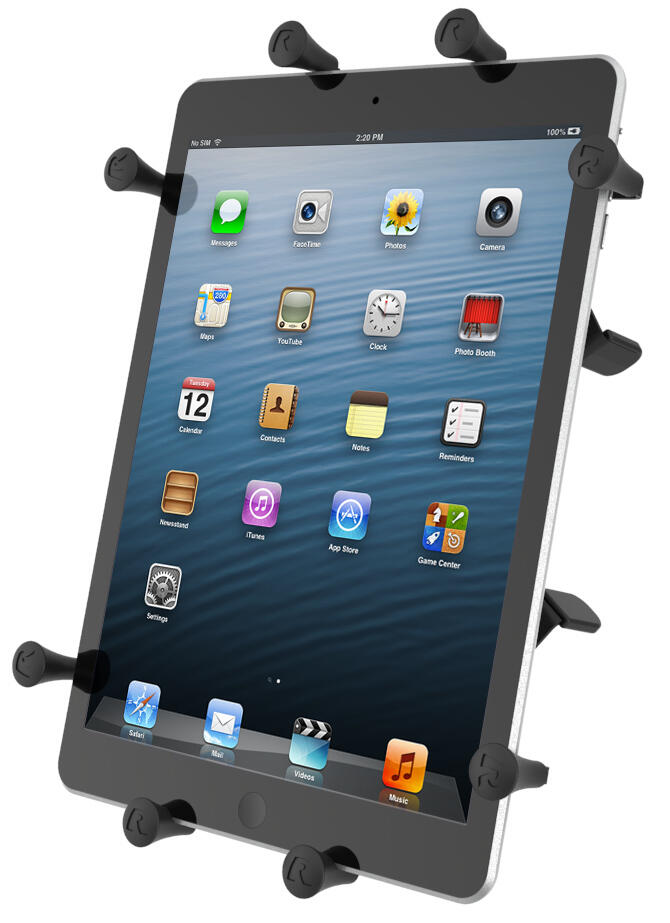

RAM-HOL-UN9U
- Universellt fäste
- För 10" tablets
- Bredd tablet: 158,8-205,7 mm

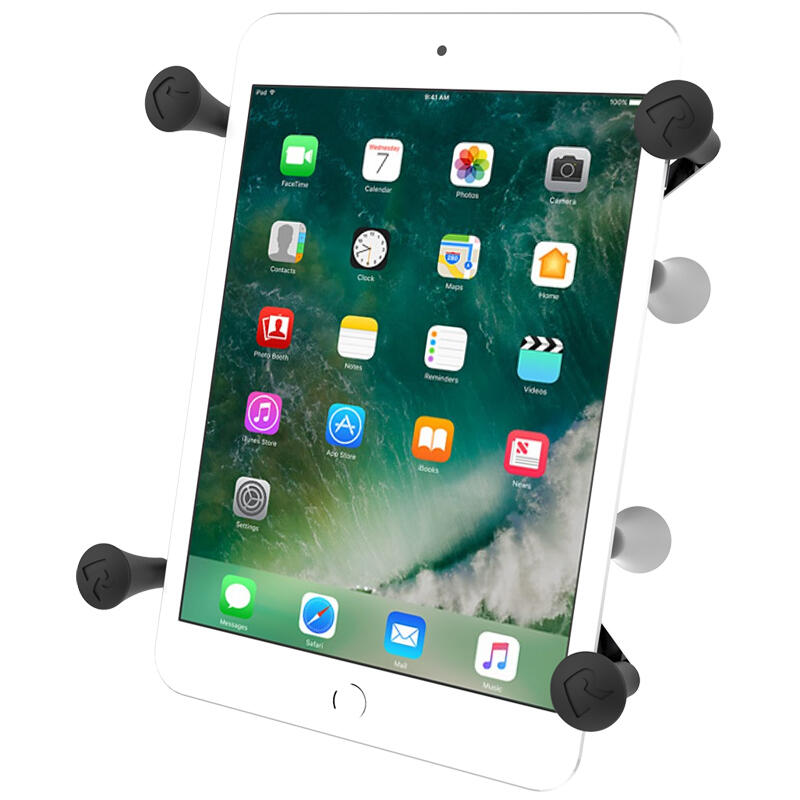

RAM-HOL-UN8BCU
X-Grip® Universellt fäste för tablet
- Universellt fäste för telefon
- Min.bredd: 47,6 mm, Min.höjd: 108 mm
- Max. bredd: 82 mm, Min. höjd: 57 mm
- B-strl

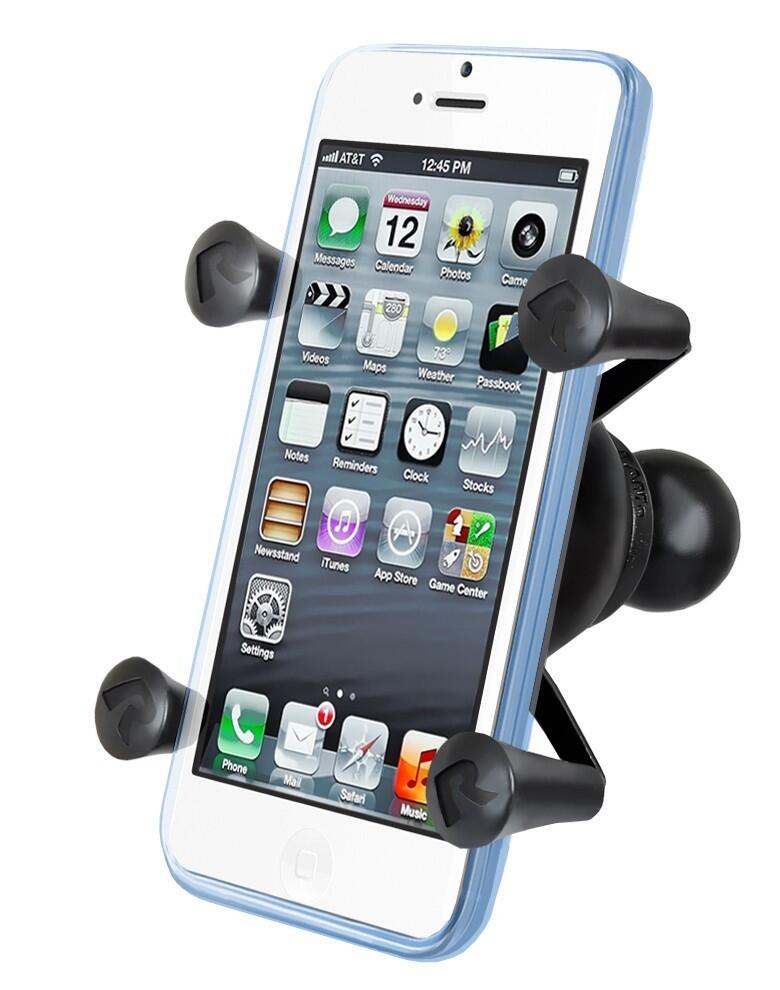

RAM-HOL-UN7BU
- Min.bredd: 47,6 mm, Min.höjd: 108 mm
- Max.bredd: 82mm, Min höjd: 57 mm
- B-storlek

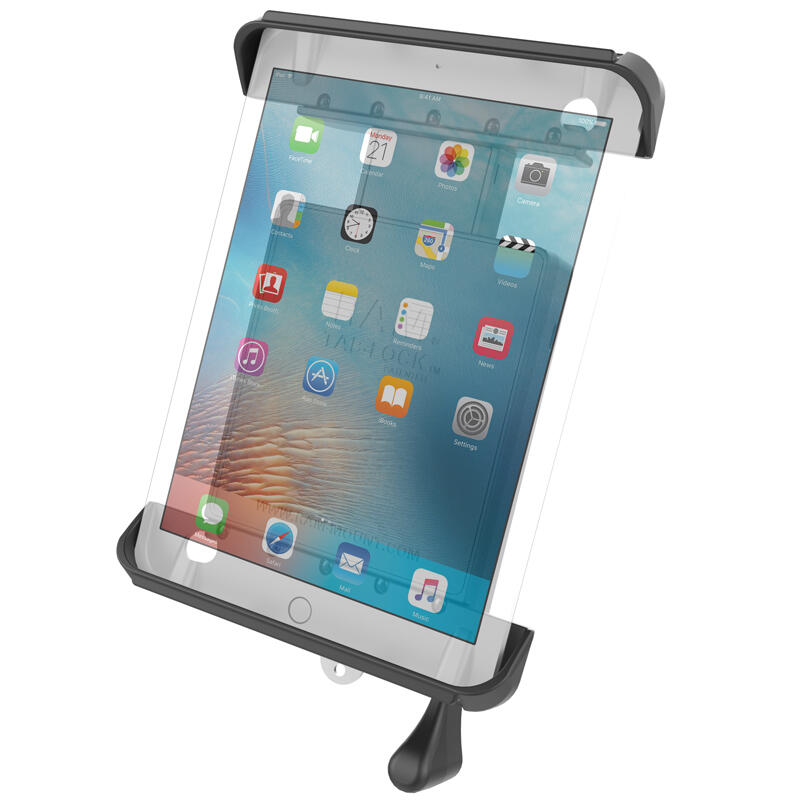

RAM-HOL-TABL6U
Tab-Tite™ Låsbart fäste för tablet
- För 10" tablets
- Bredd tablet: 153-263 mm
- Höjd tablet: 212-263 mm
- Djup tablet: 3,3-12,7 mm
- Låsbar
RAM-HOL-TAB8U
Tab-Tite™ Låsbart fäste för tablet
- För 10" tablets, även med skal
- Bredd tablet: 162-211 mm
- Höjd tablet: 228-292 mm
- Djup tablet: 3,3-28 mm

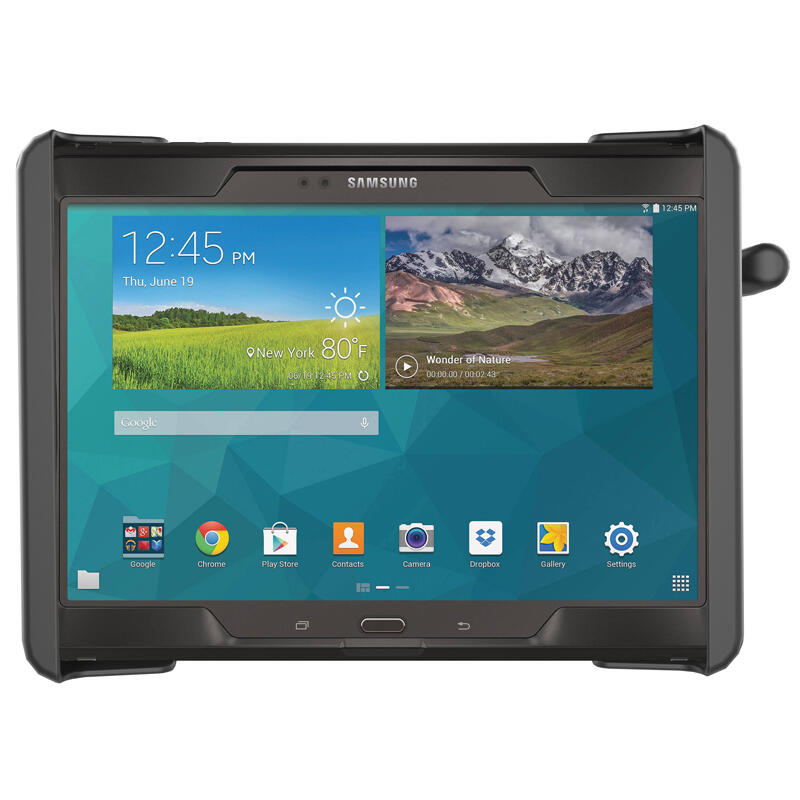

RAM-HOL-TABL25U
Tab-Tite™ Låsbart fäste för tablet
- För 10" tablets
- Bredd tablet: 155-188 mm
- Höjd tablet: 234-292 mm
- Djup tablet: 3,3-17,8 mm
- Låsbar
RAM-HOL-TAB20U
- För 10" surfplattor
- Bredd tablet: 166,4-188,7 mm
- Höjd tablet: 241,3-308 mm
- Djup tablet: 3,3-22,2 mm
Anpassa valet efter din miljö
Samma vikt kan innebära olika belastning beroende på användningsområde. Därför kan en surfplatta som fungerar med B-storlek i en lugn miljö kräva C-storlek i en mer krävande applikation.
Transport
Relativt jämna vibrationer över tid.
- Telefon → oftast B-storlek
- Surfplatta → B eller C, beroende på vikt och armlängd
Lantbruk
Ojämnt underlag och kraftiga vibrationer.
- Surfplatta → minst C-storlek
- Tyngre displayer → D-storlek
- Kort arm rekommenderas

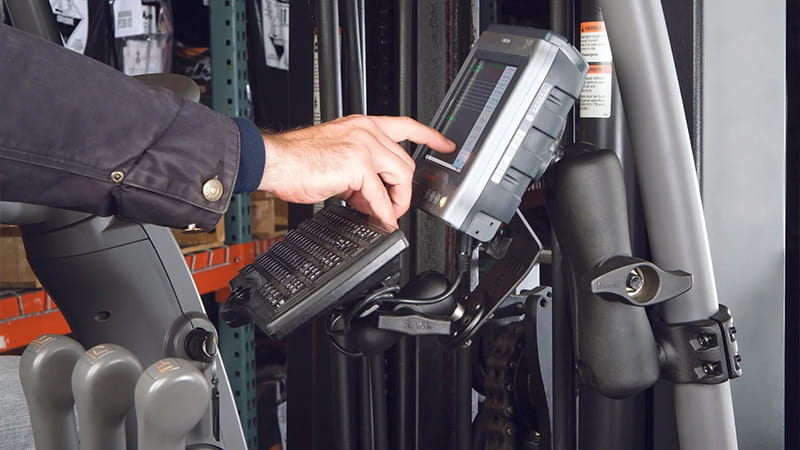

Material Handling
Höga och plötsliga stötlaster.
- Terminaler → ofta C eller D
- Stabil bas och kort arm är viktigt
Viktigt att komma ihåg
- Alla delar måste ha samma kulstorlek
- Välj kortast möjliga arm
- Dimensionera med marginal i vibrerande miljö
- Testa lösningen i faktisk drift vid professionell användning
Vi hjälper dig gärna
RAM-systemets flexibilitet gör det möjligt att skapa nästan vilken lösning som helst – men rätt dimensionering är avgörande för långsiktig stabilitet.Behöver du stöd i valet av RAM-fäste hjälper vi gärna till att ta fram en lösning som passar din applikation och driftmiljö.
