Pyrometrar

En pyrometer är en kontaktfri temperaturgivare som mäter infraröd strålning (IR-strålning) från ett objekts yta. Genom att analysera den emitterade värmestrålningen omvandlas signalen till ett exakt temperaturvärde utan fysisk kontakt med mätobjektet.

Pyrometrar används ofta i industriella processer där hög temperatur, rörelse eller svåråtkomliga mätpunkter gör kontaktbaserad temperaturmätning olämplig.

Kontaktfri temperaturmätning med infraröd teknik

Kontaktfri temperaturmätning bygger på att alla objekt med en temperatur över absoluta nollpunkten avger värmestrålning. En infraröd temperaturgivare registrerar denna strålning inom ett specifikt spektralområde och beräknar temperaturen baserat på inställd emissivitet.

Fördelar med IR-baserad temperaturmätning:

• Ingen påverkan på mätobjektet
• Ingen mekanisk förslitning av givaren
• Snabb responstid
• Möjlighet att mäta på rörliga eller roterande objekt

Detta gör pyrometrar särskilt lämpliga för automatiserade produktionslinjer och kontinuerliga processer.

Skillnad mellan pyrometer och IR-termometer

Begreppen IR-termometer och pyrometer används ibland synonymt, men inom industrin avser pyrometer vanligtvis en fast monterad, industriell temperaturgivare med hög noggrannhet och anpassade funktioner.

En industriell pyrometer kännetecknas av:

• Brett eller materialanpassat temperaturområde
• Justerbar emissivitet
• Optik för definierad mätfläck
• Möjlighet till integrering i styrsystem via industriella gränssnitt

Det gör dem mer lämpade för processövervakning än enklare handhållna IR-termometrar.

Centrala begrepp inom temperaturmätning med pyrometrar

Vid projektering av en lösning för kontaktfri temperaturmätning är följande parametrar avgörande:

• Emissivitet – materialets förmåga att avge värmestrålning
• Optik och mätfläck – förhållandet mellan avstånd och mätområdets diameter
• Spektralområde – anpassning för exempelvis metall, plastfilm eller glas
• Responstid – hur snabbt sensorn reagerar på temperaturförändringar

Korrekt hantering av dessa faktorer är avgörande för en stabil och noggrann temperaturmätning.

När används pyrometrar?

Pyrometrar används i applikationer där traditionella temperaturgivare, såsom termoelement eller PT100, inte är praktiskt genomförbara eller tillräckligt snabba.

Temperaturmätning vid höga temperaturer

I processer med mycket höga temperaturer riskerar kontaktgivare att skadas eller få kort livslängd. En pyrometer möjliggör säker och tillförlitlig mätning utan direkt exponering.

Detta är vanligt inom:

• Metallbearbetning
• Ugnsprocesser
• Värmebehandling

Mätning på rörliga och små objekt

Vid temperaturmätning på rörliga objekt, exempelvis roterande komponenter eller kontinuerliga materialflöden som plastfilm, är kontaktfri mätning ofta den enda tekniskt hållbara lösningen.

Med rätt optik kan mycket små mätpunkter övervakas, vilket är avgörande vid:

• Tunna material
• Små komponenter
• Snabba produktionscykler

Krävande och smutsiga industrimiljöer

I dammiga, smutsiga eller varma miljöer minskar risken för mekanisk påverkan när mätningen sker utan kontakt. Det finns pyrometrar anpassade för höga omgivningstemperaturer och industriella miljökrav, vilket säkerställer stabil temperaturövervakning även under tuffa förhållanden.

Skillnader mellan olika typer av pyrometrar

Skillnader mellan pyrometrar beror främst på applikationskrav, optik och miljötålighet.

Spektralanpassade pyrometrar för olika material

Vissa modeller är utvecklade för specifika material som metall, plastfilm eller glas. Genom att arbeta inom rätt våglängdsområde kan man uppnå mer tillförlitlig temperaturmätning även vid låga emissivitetsvärden.

Kompakt design eller robust industriutförande

Det finns pyrometrar med små mäthuvuden för installation i trånga maskinutrymmen, samt robusta varianter för höga omgivningstemperaturer och krävande driftmiljöer.

Valet avgörs av:

• Tillgängligt installationsutrymme
• Mekanisk belastning
• Omgivningstemperatur

Snabb responstid för dynamiska processer

Vid extremt snabba temperaturförändringar krävs sensorer med mycket kort responstid. Detta är särskilt relevant i högautomatiserade produktionsprocesser där temperaturkontroll direkt påverkar produktkvaliteten.

Viktiga saker att tänka på vid val av pyrometrar

Val av rätt pyrometer för industriell temperaturmätning kräver analys av både process och miljö.

• Materialtyp – metall, plastfilm, glas eller andra material
• Emissivitet och ytegenskaper
• Temperaturområde
• Mätavstånd och mätfläckens storlek (optik)
• Responstid vid snabba temperaturförlopp
• Omgivningstemperatur och miljökrav
• Integrationsbehov och kommunikationsgränssnitt

Integrering i styrsystem och industriella nätverk

För fast installation i maskiner och produktionslinjer är kommunikationsmöjligheter centrala.

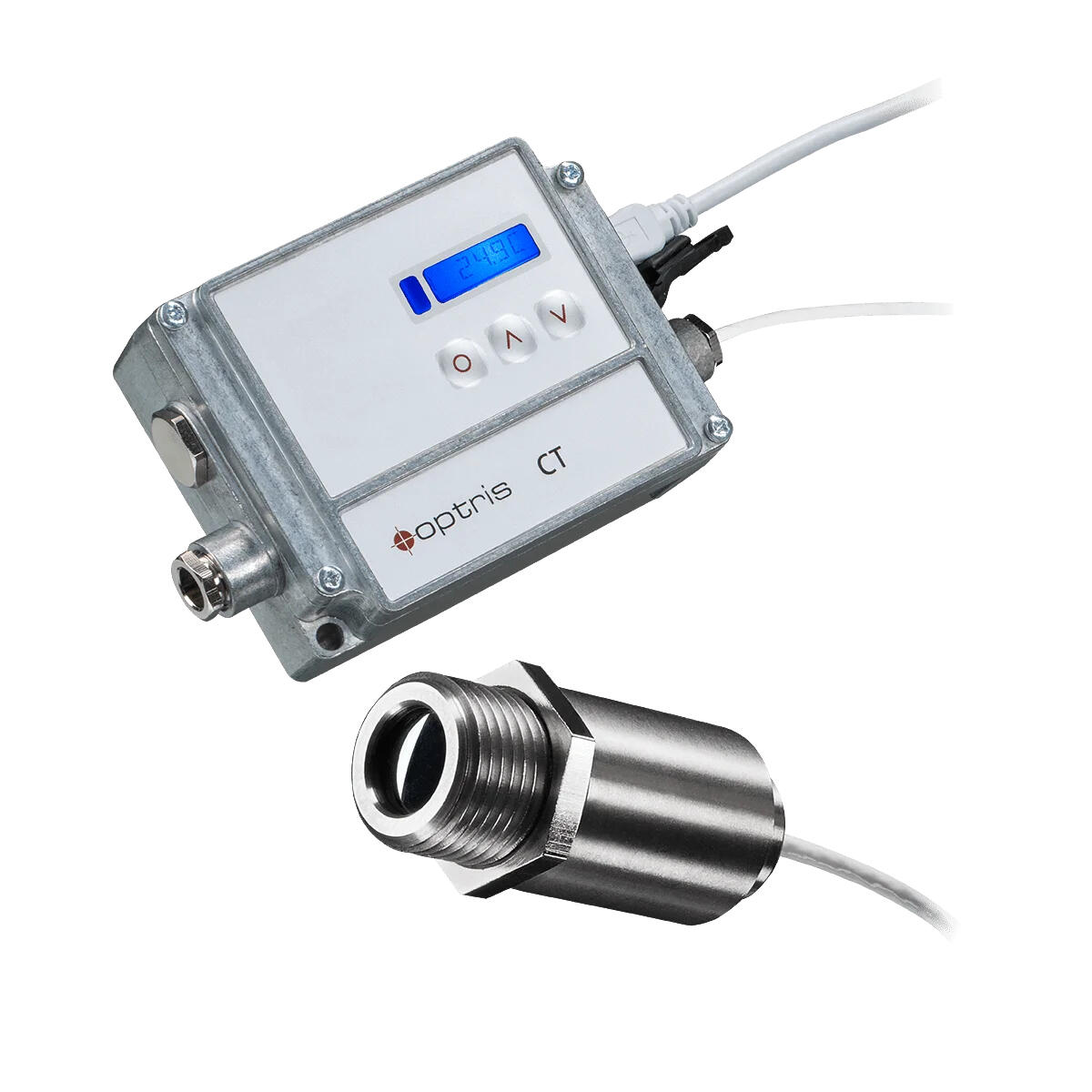

CT-modellerna finns med Process Interface – en robust kopplingsbox med flera in- och utgångar samt optioner för:

• USB
• RS232
• RS485
• Modbus RTU
• Profibus DP
• Ethernet

Det möjliggör enkel integration i PLC-system, SCADA och överordnade styrsystem för processövervakning och kvalitetssäkring.

Anpassning för specifika material och applikationer

Olika material kräver olika spektralanpassning. Exempelvis har metall, plastfilm och glas olika strålningsegenskaper, vilket påverkar val av spektralområde och inställningar.

Genom att välja en materialanpassad pyrometer säkerställs:

• Stabil mätning
• Högre noggrannhet
• Minskad känslighet för omgivningspåverkan

Vanliga frågor om pyrometrar

Vad är skillnaden mellan en pyrometer och en vanlig IR-termometer?

Skillnaden mellan en pyrometer och en IR-termometer är att pyrometern är en fast monterad industriell temperaturgivare med högre noggrannhet och integrationsmöjligheter, medan IR-termometrar oftast är handhållna och används för enklare mätningar.

När ska man välja kontaktfri temperaturmätning?

När objektet är rörligt, mycket varmt, svåråtkomligt eller när kontakt riskerar att påverka mätningen eller orsaka slitage på sensorn.

Är pyrometrar lämpliga för smutsiga miljöer?

Ja, det finns modeller särskilt anpassade för smutsiga industrimiljöer och höga omgivningstemperaturer, vilket möjliggör stabil temperaturövervakning.

Kan pyrometrar användas för metall, plastfilm och glas?

Ja, det finns spektralanpassade pyrometrar optimerade för olika material och deras specifika strålningsegenskaper.

Hur integreras CT-modeller i styrsystem?

CT-modeller med Process Interface kan anslutas via USB, RS232, RS485, Modbus RTU, Profibus DP och Ethernet för integration i PLC- och styrsystem.

Hur väljer jag rätt pyrometer för min applikation?

Utgå från material, temperaturintervall, responstid, mätavstånd, miljökrav och kommunikationsbehov. Vi hjälper dig att specificera en lösning anpassad för din process.
