Stift och hylsinsatser
Vårt utbud inom Stift och hylsinsatser

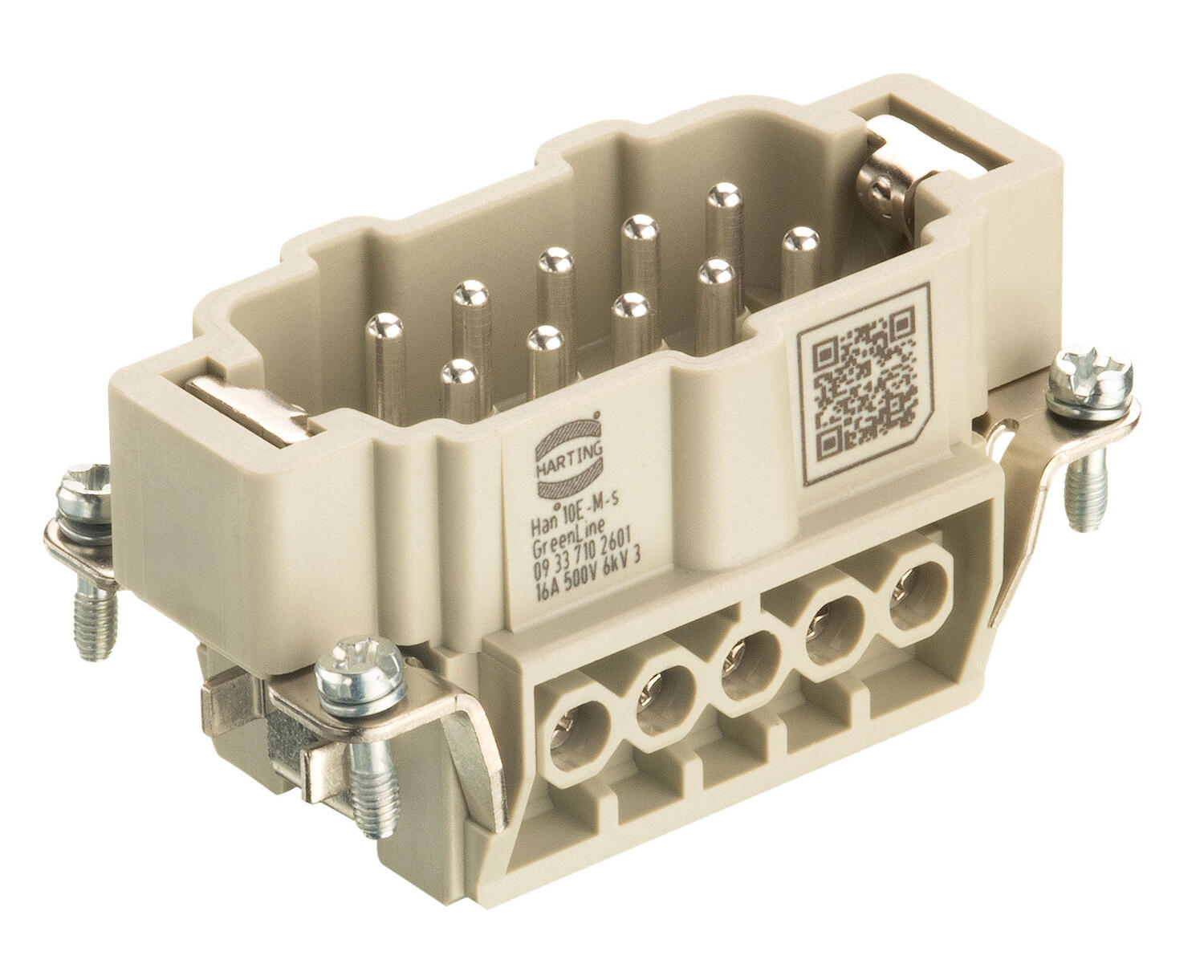

Han E GreenLine
6-24 pol 16A
- Upp till 70% CO2-reduktion
- 6,10,16 och 24-poler
- Uppfyller ISCC+
- Skruvanslutning

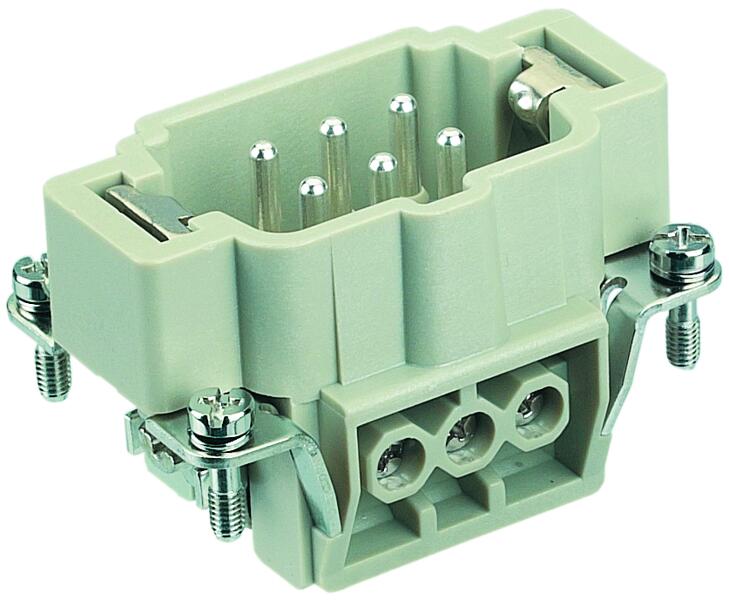

Han E 6 poler
6-pol 16A
- 6 poler
- 16A
- Skruv - / Crimp / Fjäderanslutning

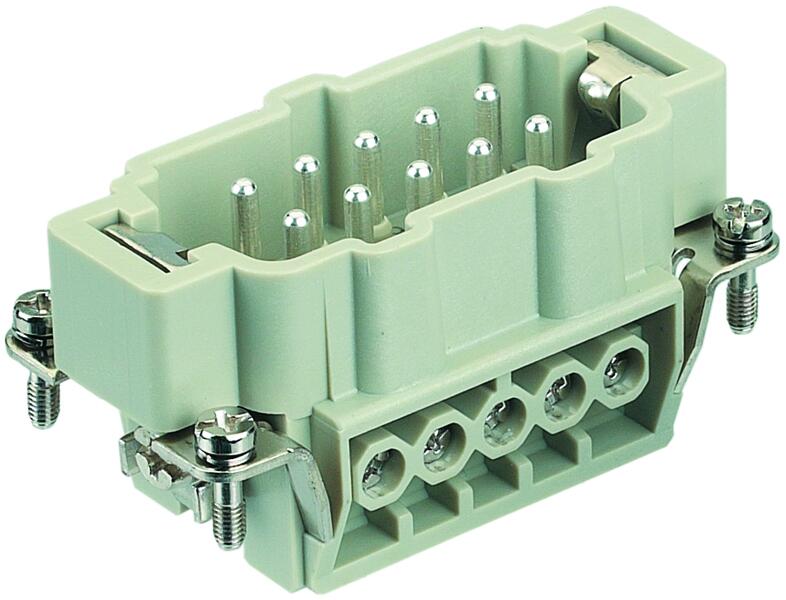

Han E 10 poler
10-pol 16A
- 10 poler
- 16A
- Skruv-/ Crimp- och fjäderanslutning

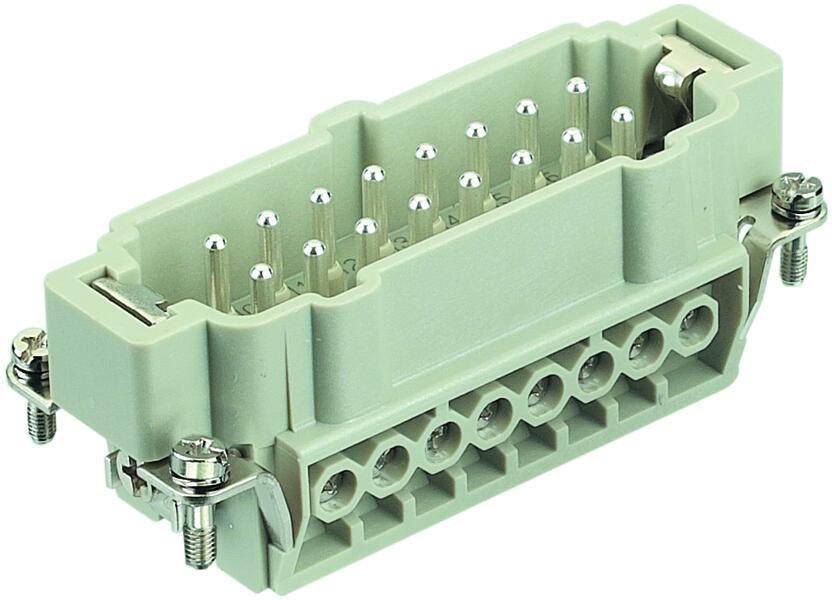

Han E 16 poler (32 poler)
16 pol 16A
- 16 poler (32-poler)
- 16A
- Skruv-/ Crimp- och fjäderanslutning

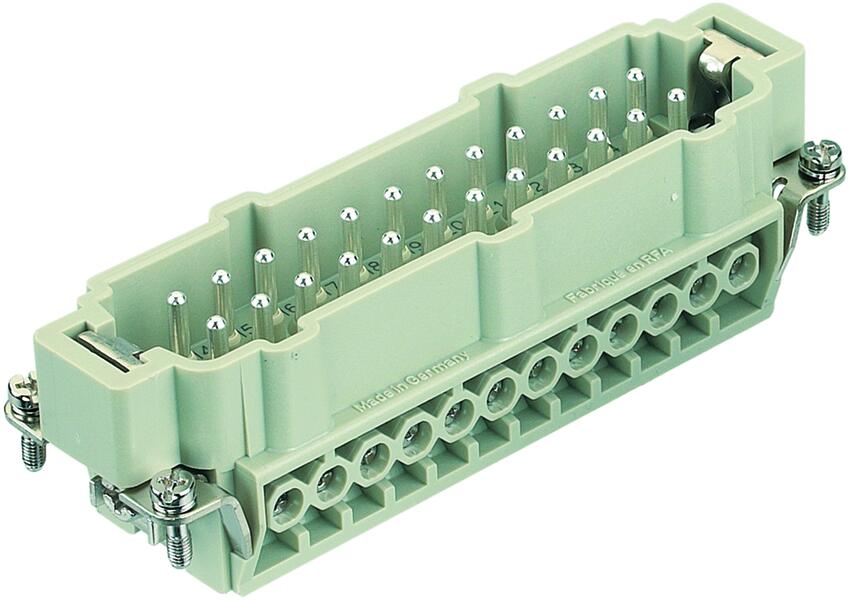

Han E 24 poler (48 poler)
24-pol 16A
- 24 poler (48 poler)
- 16A
- Skruv-/crimp- och fjäderanslutning
Han ES Press
6-24 pol 16 A
- 6-24 poler
- Snabbmontering
- Möjlighet till bygling
- vibrationssäker
- Fjäderanslutning

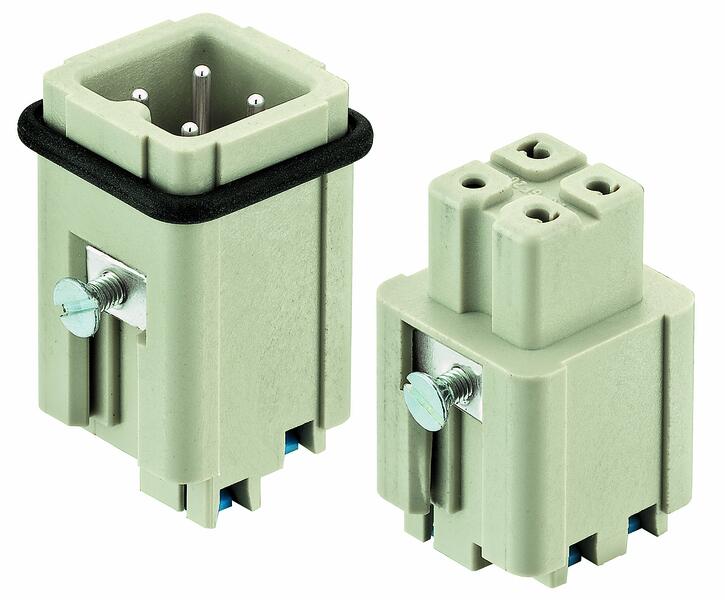

Han 3A
3-pol 10A
- 3 poler
- 10A
- Skruv, Quik-Lock och Push-In
- Plast- och metallkåpor
Han 4A
4-pol 10A
- 4 poler
- 10A
- Skruv, Quik-Lock och Push-In
- Plast- och metallkåpor

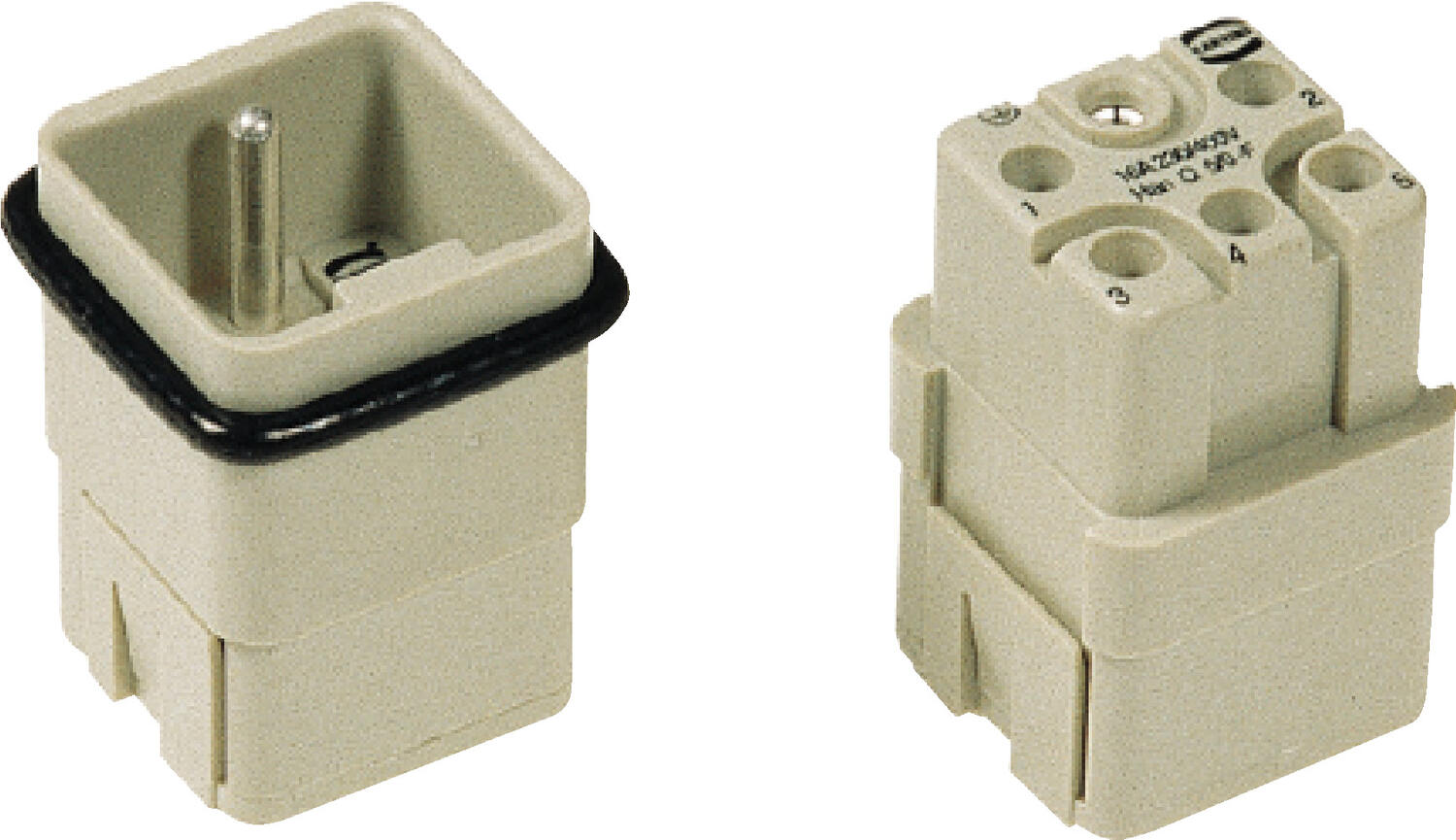

Han Q5
5-pol 16A
- 5 poler
- 16A
- Crimp, Quick-Lock och Push-In
- Plast- och metallkåpor
- Mjölighet till kodning
Han 7D/Q
7-pol 10A
- 7 poler
- 10A
- Crimp, Quick-Lock och Push-In
Han 8D
8-pol 10A
- 8 poler
- 10A
- Crimp och Quick-Lock
- Plast- och metallkåpor

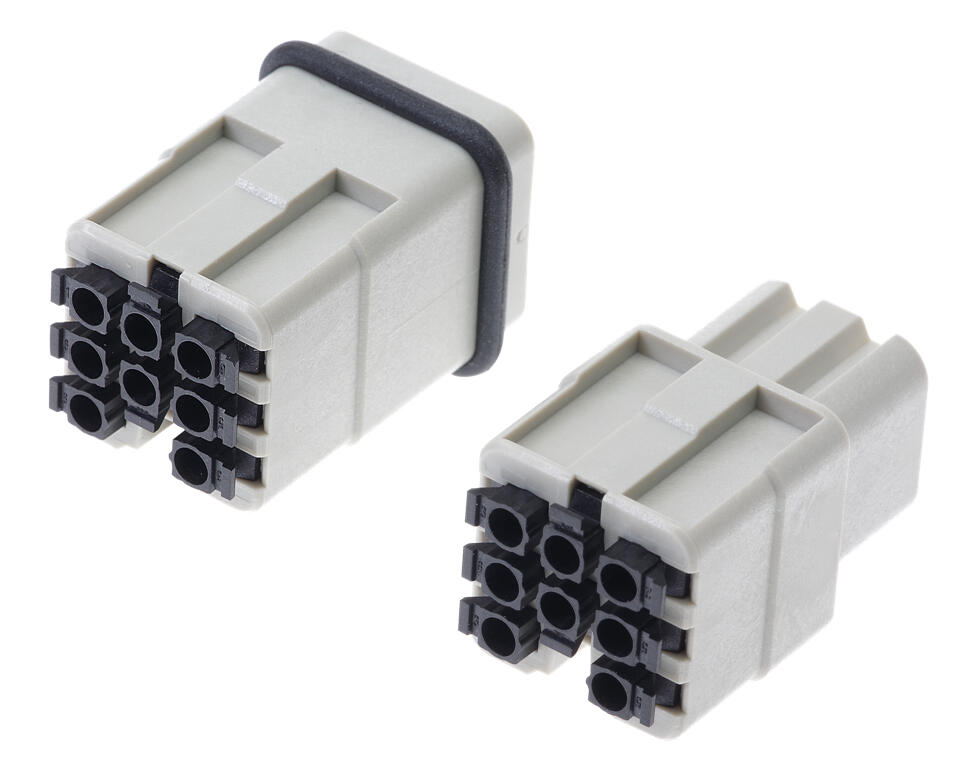

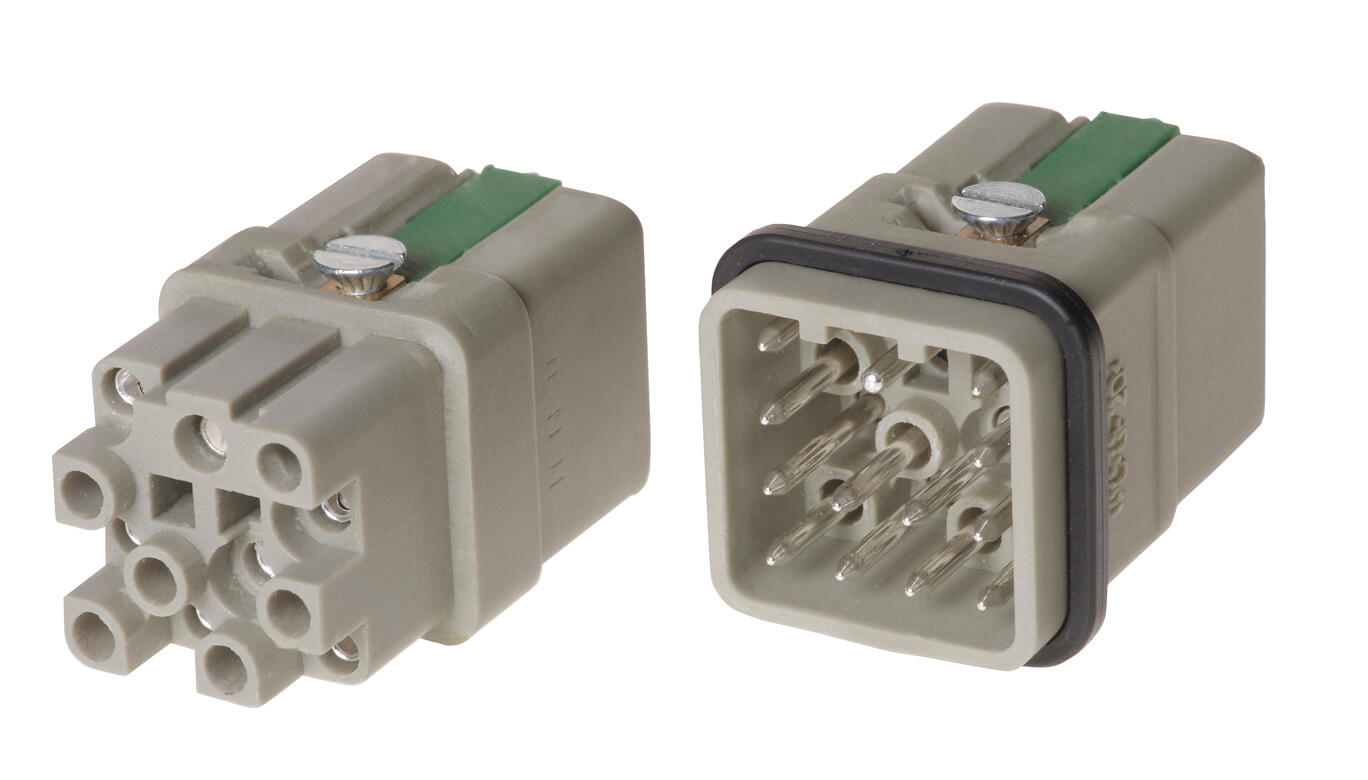

Han Q12/0
12-pol 10A
- 12 poler
- 10A
- Crimpanslutning
- Quick-Lock för jord
- Plast- och metallkåpor
Han Q2
2-pol 40A
- 2 poler
- 40A
- Axialanslutning
- Upp till 830V

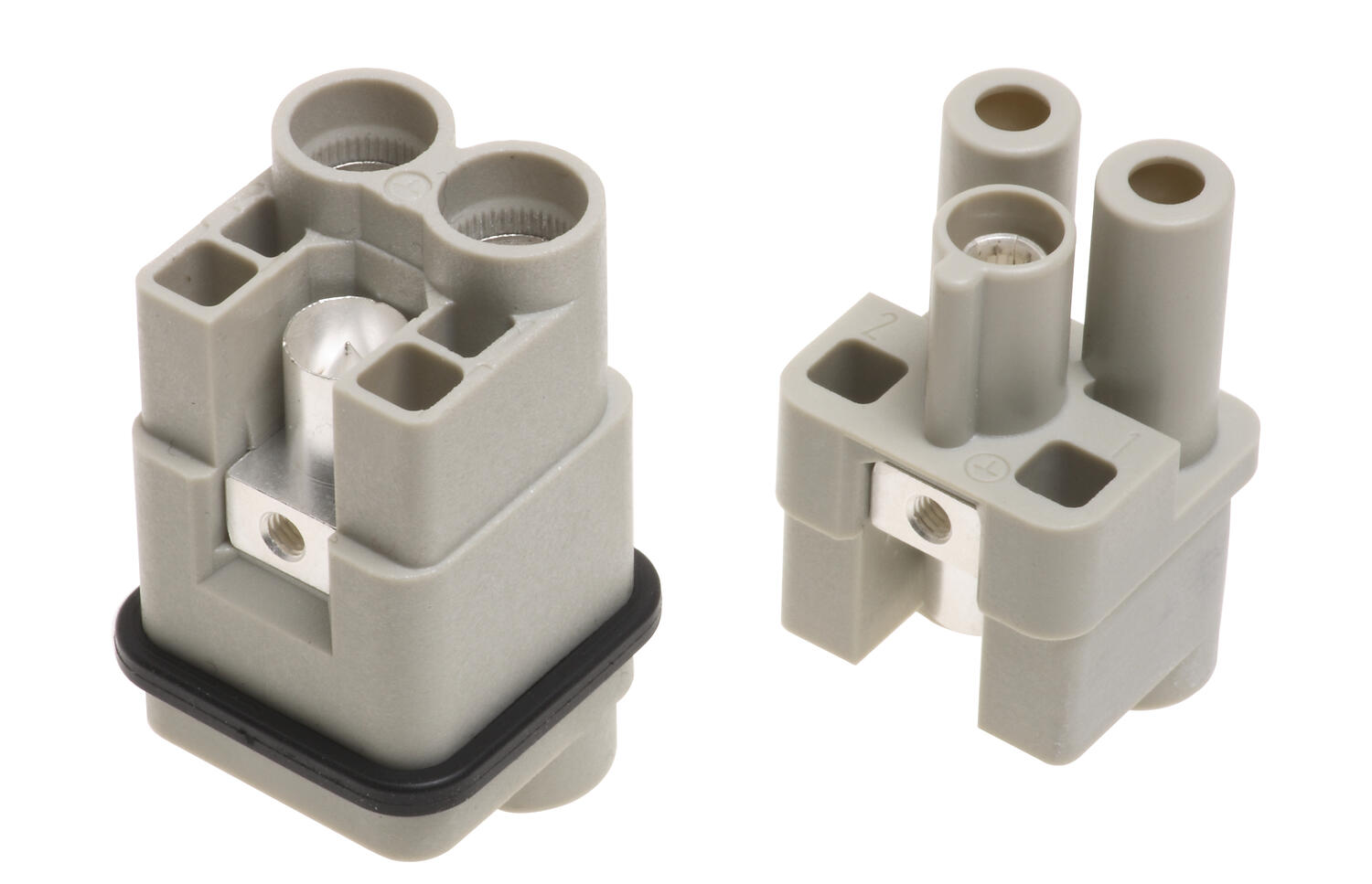

Han Q3/0
- 3 poler + jord
- 40A
- Crimpanslutning

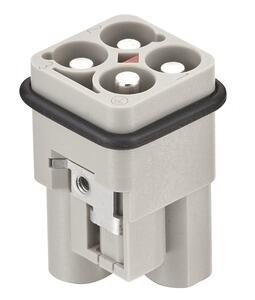

Han Q4/0
- 4 poler + jord
- 40A
- Crimpanslutning
- Observera! Endast för plast kåpor/chassihus!
Vad är Stift och hylsinsatser?
Kontakterna finns i flera olika strömstyrkor från ca 10A upp till 100A. Om högre än 100A önskas finns tex Han-modular serien.
HARTING erbjuder flera termineringstekniker för att passa olika installationsbehov.
• Crimpterminering – ger hög kontaktdensitet och gastät kvalité nära kallsvetsning; effektiv för förproduktion av kablage.
• Skruvterminering – intuitivt och verktygsfritt monteras direkt på plats.
• Han Quick Lock® – kombinerar fjäderkontaktens snabbhet med crimpkontakters kompakthet, verktygslöst (spårmejsel) och snabbt.
• Axialskruvsförbindning – användarvänlig med små utrymmeskrav; idealisk för fina trådar och större tvärsnitt.
• Fjäderklämma – robust, vibrationstålig metod för 0,14–2,5 mm², kräver inga verktyg.
• Han® ES Press – verktygsfri, snabb pressanslutning med integrerade plug-in-bryggor, vilket halverar installationstiden
• Push In – verktygsfri, snabb montering (finns till exempel i Han 3A/4A)
Andra termineringstyper som lödning förekommer men är mindre vanliga.
